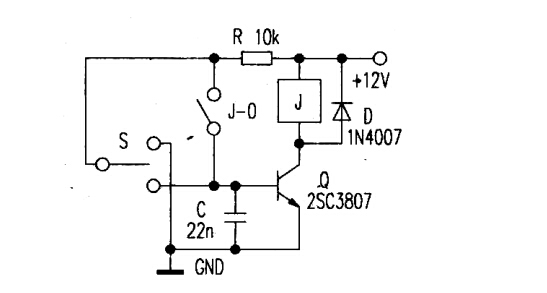

本文介紹一種采用微弱電控電接點壓力表的方法，本法徹底解決了電接點壓力表易被燒毀這 一老大難題，又解決了控制電路自身耗電過大的問題。這種微功耗可保證具有很長的使用壽命， 并且由于壓力表中的弱電與強電完全隔離，運作更安全。本控制器靈敏度極高，不易失控。且上 限壓與下限壓的距離能拉開，使罐中的排水量增加，從而降低水泵啟動次數，這正彌補了壓力開 關的缺陷，因而適用于大容積長年工作且供水任務繁重的壓力罐，控制電路如附圖所示。
電路工作原理壓力罐中無水或少水時，電接點壓力表S的動臂與下端相連，Q得到偏流而 導通，J吸合，水泵開始打水。S的動臂離開下端，由于J一0同時吸合，故J繼續保持吸合狀態， 水泵繼續打水。當S的動臂與上端相連時，Q失去偏流而截止，J釋放，打水過程結束，進入放 水過程。5的動臂離開上端，但仍然得不到偏流，這個過程一直持續到S的動臂與下端相連，重 新開始打水，如此周而復始。
該電路設計簡潔可靠，只要連接正確，一般無需調試。電路中C為消除干擾用的。
