壓力表在長輸管道運行中的選用
機械式壓力表是工業生產控制過程中 不可缺少的一種設備，由于它的機械式結構 中的彈性敏感元件具有很高的機械強度以 及生產方便等特性，使得機械式壓力表得到 越來越廣泛的應用。
在長輸管道的密閉輸送運行控制過程 中，壓力、流量、溫度、液位四大運行參數都 是十分重要的。尤其是壓力參數的在線監測 裝置——壓力表，其使用選型和檢定保養則 是最為重要。
在實際的工作中，我們選擇的基本要求 和方法是參考現場實際情況確定表的壓力等 級和測量范圍。但是在真實的情況下，還有許 多條件限制著設備的選型和使用，下面就對 壓力表的選型上的一些基本要求介紹如下。

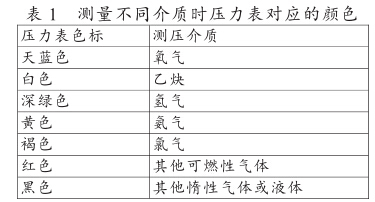

1、壓力表的正確使用 ⑴壓力表的選擇。測量不同的介質需 要選用不同類型的壓力表。
(2)壓力表的安裝。靠墻安裝時，應選用 有邊緣的壓力表；直接安裝于管道上時，應 選用無邊緣的壓力表；用于直接測量氣體 時，應選用表殼后面有安全孔的壓力表。
⑶壓力表量程的選擇。壓力表低于1/3 量程部分準確度較低，不宜使用。選擇時，量 程的最大限值一般應大于最高運行壓力的 1/3。選擇適用范圍時，在選用表的指示刻度 的1/3?2/3為宜。因?yàn)榇藭r(shí)的準確度較高，且 在平穩、波動兩種負荷下均可使用。最大的 工作壓力最好不要超過刻度盤指示滿刻度 的 3/4。
壓力表精度選擇。我國一般工業用 壓力表共分為4個精度，這4個精度分別為 1級、1.6級、2.5級、4級，分別對應著不同的 測量誤差，根據現場的實際要求，選擇合適 的精度等級。選擇的原理主要是根據生產工 藝、經濟實用、檢測方法等。
其他細節的選擇。壓力表內部的彈 簧管決定著壓力表的精度等級，如果彈簧管 過小，就會降低壓力表的精度。壓力表需要 有示值調節螺釘，如無此螺釘，則此表應視 為不合格。壓力表的表盤分度線應均勻，指 針指示端應能覆蓋最短分度線長度的 1/3-2/3。帶有止銷的壓力表，在無壓力或真 空時指針應緊靠止銷，“縮格”不得超過規定 的允許誤差。壓力表應裝有安全孔，安全孔 上須有防塵裝置。
2、壓力表的檢定及維護
⑴壓力表的定期檢定。經過一段時間 的使用與受壓，壓力表機芯難免會出現一些 變形和磨損，壓力表就會產生各種誤差和故 障，因此，壓力表需要定期進行清理和檢定。
在用的壓力表，根據JJG52- 1999規定規 程，檢定周期一般不超過半年，如果使用位 置被測介質波動大、使用頻繁、準確度要求 較高，可以適當縮短檢定周期。
(2)常見的故障及處理。當壓力升高后， 壓力表指針不動。主要原因：旋塞未開；旋 塞、壓力表連管或存水彎管堵塞；指針與中 心軸松動或指針卡住。
指針抖動。分析原因：游絲損壞；旋塞或 存水彎管通道局部被堵塞；中心軸兩端彎曲， 軸兩端轉動不同心。
指針在無壓時回不到零位。分析原因： 彈簧管產生永久變形失去彈性；指針與中心 軸松動或指針卡住；旋塞、壓力表連管或存 水彎管通道堵塞。
指示不正確，超過允許誤差。分析原因： 主要是由于彈簧管因高溫或過載而產生過量 變形;齒輪磨損松動；游絲紊亂旋塞泄漏。
引壓管泄漏。分析原因：引壓管的密封 效果不好，造成排污處泄漏，因此，需要對密 封處進行在線緊固或用被測介質的壓力沖洗。
當壓力表出現以下幾種情況時需停止 使用：有限止釘?shù)膲毫Ρ恚跓o壓力時，指針 轉動后不能回到限止釘處；無限止釘?shù)膲毫?/span> 表，在無壓力時，指針距零位的數值超過壓力 表規定的允許誤差；表盤封面玻璃破碎或表 盤刻度模糊不清；封印損壞或超過校驗有效 期限；表內彈簧管泄漏或壓力表指針?biāo)蓜印?/span>
壓力表在實際工作中需要靈活運用，出現 故障時，應將整個系統歸為一體進行故障分 析，所以，需要廣大的現場工程技術人員不斷 地積累和總結，將此技術繼續地推廣和發展。
