基本特點/參數

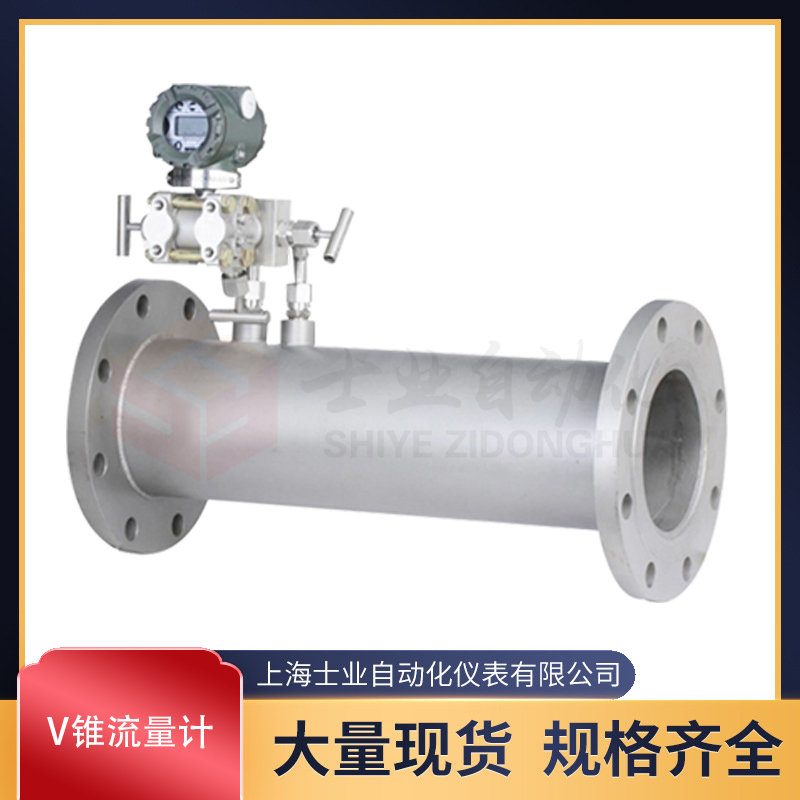

又名；V型錐流量計；V形錐流量計；錐型流量計；錐形流量計；內錐流量計；內錐式流量計，一體化V錐流量計V錐流量計(V-cone flowmeter)是20世紀80年代開始研發的一種差壓流量計，它的開發成功是差壓式流量測量的質的飛躍。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，···
是一種高精度、高穩定性、量程比寬、可測介質廣的新型流量計
可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。
流體的最高工況溫度可達800℃,最高壓力可達10.5Mpa。
若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
V型錐形流量計可測量最高雷諾數為500萬,最低雷諾數為8000甚至更低。
產生滿刻度差壓信號從最低小于0.1千帕到最高幾十千帕。
具有良好的準確度（≤0．5%）和重復性（≤0．1%）。
具有較寬的量程比（10﹕1～15﹕1）
自整流功能，只需要極短的直管段（前1～3D后0～1D）。
自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
耐高溫、高壓、耐腐蝕、不怕震動。
可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
安裝與使用
它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。
是當充滿管道的流體，流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。
這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。
