基本特點/參數

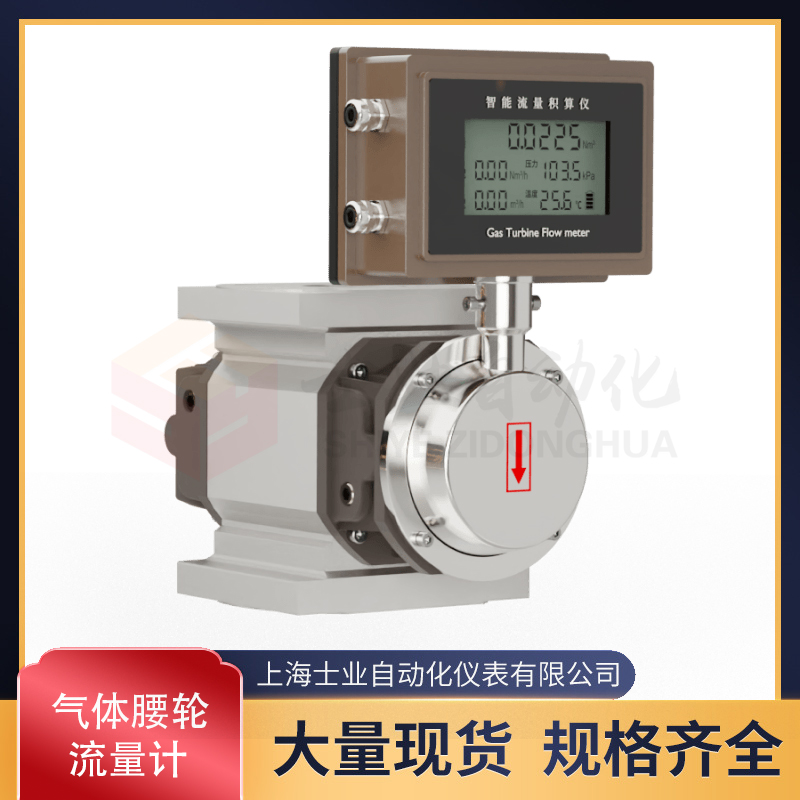

氣體腰輪流量計又稱羅茨流量計，主要用于對管道中氣體或液體流量進行連續或間歇測量，適合天然氣、煤氣、沼氣、燃?xì)獾雀鞣N高溫、高壓氣體。本產品量程比大，始動量小，常用于貿易結算，生產能耗等計量。
是一種集溫度、壓力、流量檢測功能與一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)。
羅茨流量計常用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量，特別適用于機關、學校、企事業單位、賓館、飯店等用氣大戶的貿易計量。也可用于各種工業原料氣的主計量 、配氣站、主要供氣站等場合。
參數
儀表?徑：DN25-DN250
公稱壓力：1.6MPa、2.5MPa等
精度等級：1.5級、1.0級
安裝方式：法蘭管道式、螺紋式
供電方式：24VDC電源供電、電池供電
通訊方式：RS485
輸出方式：脈沖輸出、4-20mA電流輸出
特點
寬量程：根據不同規格，高范圍度可達到1:216。
低始動流量：根據不同規格，低始動流量可達到0.04m3/h。
高精度、高重復性： 長期精度不受介質的影響，長期運行，精度穩定。
壓力損失小：根據不同規格，壓力損失為0.08kPa-0.58kPa。
高集成度，低功耗：采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越。
結構緊湊：壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。
數字壓力溫度傳感器：數字溫度傳感器和數字壓力傳感器配置，單獨校準與檢定，更換、維護和使用方便。
分段修正：按流量頻率信號，可將儀表系數分六段自動進行線性修正，提高儀表的寬范圍精度。
完整數據存儲功能：采用E2PROM數據存儲芯片，保存用戶參數、廠家參數，及時的數據保存功能，可防止突然掉電時數據丟失， 在停電狀態下，內部參數可保存。
數據追溯管理：實時數據庫，通過RS-485通訊接口，可查詢分析。
使用環境條件
環境溫度：-25℃~+60℃（本安環境溫度：-30℃～+50℃）
介質溫度：-30℃~+85℃
相對濕度：5%～95%
大氣壓力：70kPa~106kPa
原理
該產品主要由殼體、共軛轉子和計數裝置等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出人口壓差(P、，P。)作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板問保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到積算指示計數器，從而顯示輸出氣體的累計體積量。
安裝與使用
垂直安裝
當垂直安裝時，氣體進口端須在上方，氣流由上向下流動，即上進下出。
建議安裝隊盡可能采用垂直安裝方式，這樣安裝有助于轉子對臟物的自潔能力。
水平安裝：
水平安裝時，流量計進出口端軸線應不低于管道軸線，以防止氣體中的雜質滯留在流量計內，影響正常運轉。同時應使流量計法蘭與過濾器法蘭直接對接。
其他注意事項
羅茨流量計上游須安裝相應規格且合格的過濾器并定期清洗。實踐證明，安裝合適的過濾器，是流量計減少故障和延長使用壽命的有效途徑。為了便于維護，過濾器應配有差壓計。
室外安裝羅茨流量計時，上部應有遮蓋物以防雨水浸蝕和烈日曝曬而影響流量計使用壽命，安裝場應有足夠的檢查和維修空間。
為不影響流體正常輸送，可安裝旁通管路。在正常使用時必須緊閉旁通管道閥門。
羅茨流量計應與管道同軸安裝，并防止密封墊片和黃油進入管道內腔。
防爆場所安裝時，流量計必須接地可靠，但不得與強電系統共用地線；在管道安裝或檢修時，不允許電焊系統的地線與流量計搭接。在任何情況下，用戶不得自行更改防爆系統電路元器件型號和規格、連接方式以及任意改動各引線接口，引入電纜的外徑為Φ8mm～Φ8.5mm，同時多余的引入孔應用堵塞封堵，應嚴格按照GB3836.1 II 的有關要求進行操作；要打開流量積算儀前蓋時，必須先斷開外接電源。
羅茨流量計投入運行時，應緩慢開啟閥門，逐步增加流速，以免瞬間氣流過強沖擊而損壞傳感器內的轉子。
其他事項請參照隨貨發出的說明書操作。
