防凍壓力表接頭的研制與應用
在油田開發過程中，油水井的壓力是判斷油 水井是否正常生產的依據。青海油田釆油一廠現 用壓力表接頭在使用過程中主要存在以下問題： 在冬季天氣寒冷時，需對設備和油水井的壓力表 容易發生凍堵的部位進行防凍保溫，增加了冬季 的用電量和維護工作量；由于發生凍堵最易損壞 的是壓力表，使壓力表的顯示失真，影響工作人 員對設備和油水井工作狀況的正確判斷。
1.防凍壓力表接頭的研制
為了上述生產問題，開展了防凍壓力表接頭 的研制工作。
1.1防凍壓力表接頭的結構設計

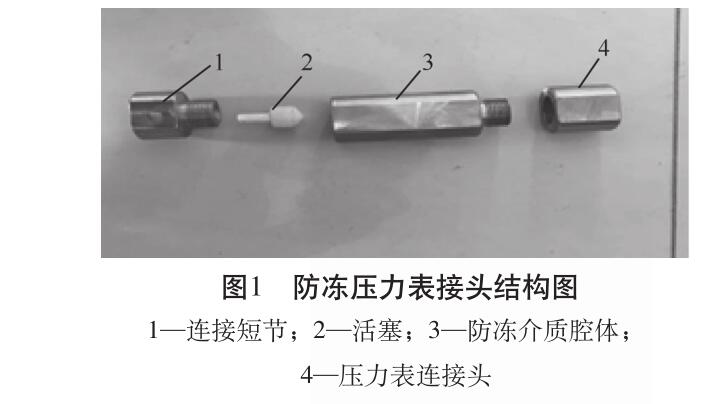

防凍壓力表接頭由連接短節、活塞、防凍介 質腔體、壓力表連接頭4部分組成，如圖1所示。 依靠活塞將腔體內的防凍介質傳導至壓力表，可 以實現冬季正常顯示設備或管路壓力，可用于油 田的油水井和多數壓力設備。
1.2現場應用情況
防凍壓力表接頭經過多次改進后，在釆油作 業區10 口油井進行試點安裝應用，取得了顯著 效果。
未安裝該防凍壓力表時，冬季生產中，由于 天氣寒冷造成油水井井口壓力表凍堵問題后，壓 力表的顯示失真，影響工作人員對設備和油水井 工作狀況的正確判斷。主要釆取的解決方法是用 熱水加熱或在井口位置纏繞電熱帶加熱達到井口 的防凍保溫。如果壓力表損壞，則需要對油水井 的壓力表進行更換。
躍西52井，該井含水較高，冬季經常發生 壓力表的凍堵。傳統的解決方法是用熱水澆壓力 表接頭。如果溫度較低，易造成壓力表損壞；躍 西32井，該井為注水井，注水溫度低，由于環 境溫度影響造成壓力表凍堵?lián)p壞，傳統的解決方 法是更換壓力表。
目前，作業區內在10 口井油水井口安裝了 兩套壓力表裝置：一套是以往安裝的壓力表裝 置；另一套是防凍壓力表接頭裝置。開展現場應 用對比試驗，兩種取樣放空裝置在冬季環境氣溫 條件下的取樣操作存在較大區別，以往安裝的壓 力表接頭裝置會發生凍堵而無法正常顯示油水井壓力，新安裝的防凍壓力表接頭裝置在不采取任 何防凍保溫的情況下，也能正常的顯示油水井的 壓力。
2.應用效果
該裝置在采油作業區內10 口油水井的安裝 試用后，得到了一致認可，經過多次改進的防凍 壓力表接頭，解決冬季天氣寒冷時壓力表接頭發 生凍堵的問題，防凍壓力表接頭內部采用具有防 凍介質的物質進行壓力的傳導，依靠活塞將腔體 內的防凍介質傳導到壓力表，在壓力表上顯示管 線或設備的壓力。冬季生產時，為工作人員對設 備和油水井工作狀況的正確判斷提供了支撐。
