液柱高度差對一般壓力表檢定結果的影響

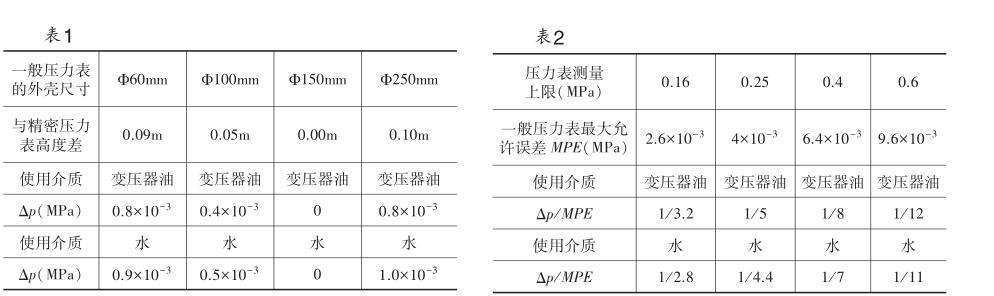

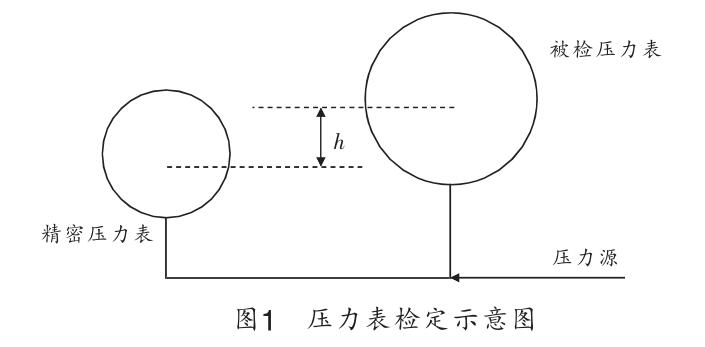

在壓力表檢定中，常使用油、水、空氣作為介質 來傳遞壓力，對壓力表進行檢定。油、水、空氣等統 稱為流體。如圖1所示，在一般壓力表檢定過程中， 由于一般壓力表的外売尺寸不同，造成被檢壓力表 與精密壓力表中心軸不在同一高度，即兩者之間存 在高度差。若設處于較高位置的壓力表處的壓力為 p0，則處于較低位置的壓力表處的壓力為p =p0+pgh。 檢定壓力表時，隨著檢定壓力增加xp，則基本方程變 為p +xp = (p0+xp ) +pgh。因而測量高度差的存在在檢定 過程中始終會對檢定結果帶來一定的影響。這種影 響，隨著壓力表測量上限的降低而增大，隨著一般壓力表與精密壓力表兩者外売尺寸相差增加而增大。目 前，一般壓力表的外売尺寸常見的有$60mm、 $100mm、$150mm、$250mm。精密壓力表的外売尺寸 一般為^ 150mm,大多數企業在檢定壓力表時，通常 配備“壓力表/氧氣表兩用校驗儀”或“壓力表校驗 儀”，這些儀器常用的工作介質為變壓器油（20°C時， p=0.86x103kg/m3)和水(20°C 時p=1x103kg/m3)。在壓力 表檢定過程中，只讀取被檢壓力表與精密壓力表的示 值差，而忽略了被檢壓力表與精密壓力表因高度不同 帶來的附加誤差。有些單位在使用油為介質的壓力表 校驗儀上安裝油水隔離器檢定氧氣壓力表，這也會加 大被檢壓力表與精密壓力表的高度差，帶來更大的附 加誤差。因高度不同帶來的誤差計算公式為Ap =pgh (式中:p——液體密度;g——當?shù)刂亓铀俣?h—— 被檢壓力表與精密壓力表高度差），當高度差的存在 對檢定結果的影響不能忽略不計時，就要對檢定結果 進行修正。處于較高位置的壓力表示值加上Ap才能 與處于較低處壓力表實際壓力相等。下面，用表格的形式（見表1)對不同外売尺寸的被檢壓力表與精密壓 力表高度差對檢定結果的影響進行分析，來確定高度 差對檢定結果的影響程度(徐州重力加速度g= 9.7967m/s2)。
由流體靜力學的基本方程jp+xp = (p 0+xp ) +pgh得 知，在一個固定的測量系統中，pgh為一定值，隨著 (pc+xp)的增大，即檢定過程中輸入壓力逐漸增大,pgh 對檢定結果的影響逐漸減小，直至可以忽略不計。由 于被檢壓力表的測量上限不同、允許誤差不同，則被 檢壓力表與精密壓力表因高度不同帶來的誤差對檢 定結果的影響程度也不同。下面，以1.6級壓力表為
例，用Ap與MPE的比值(Ap 高度差對檢定結果的影響;MPE——壓力表最大允許誤差）來分析被檢壓 力表與精密壓力表外売尺寸相差最大的狀態下（即 外売尺寸為$60mm、中250mm壓力表），高度差對不 同測量上限1.6級壓力表測量結果的影響。Ap與MPE 比值越大，液柱高度差對檢定結果的影響越大，如表 2所示。
由表2看出，使用液體作介質，檢定外売尺寸為 $60mm、$250mm的壓力表時，高度差對0.4MPa以下 的壓力表的測量結果影響較大。一些單位由于沒有配 備用氣體作介質的壓力表檢測設備，常常用液體作介 質的壓力表檢測設備檢定測量上限在0.25MPa以下的 一般壓力表，這樣，會帶來很大的附加誤差。對于一般 氣體，如空氣、氮?dú)?、氧氣?/span>，公式p^^+pgh也完全適 用，但由于氣體密度P較小(20°C時，/9=1.2kg/m3)，/ogh通 ?？梢院雎圆挥?jì)，這時可以認為整個平衡的氣體中， 壓力處處相等。因此，在檢定測量上限小于0.25MPa的 —般壓力表時，一定要嚴格按照J(rèn)JG52-2013《彈性元 件式一般壓力表、壓力真空表和真空表檢定規程》 的要求，用氣體介質對壓力表進行檢定，以消除高 度差的影響。在檢定測量上限為0.4MPa、0.6MPa的 壓力表時，一定要使用變接頭，改變被檢壓力表或 精密壓力表的高度，減小高度差，以消除高度差對 檢定結果的影響。有條件的單位最好配備以氣體為 介質的壓力表校驗器，來檢定測量上限在0.4MPa以 上的壓力表。
以上分析的是被檢壓力表與精密壓力表高度差 對1.6級壓力表檢定結果的影響，這種影響在準確度 較高或測量上限較小的壓力儀器儀表檢定中會更加 明顯。如果將表2中1.6級0.4MPa的壓力表?yè)Q成同量程 0.5級的數字壓力計，則Ap/MPE就會由原來的1/7變成 1/3。近年來大量投入使用的壓力傳感器、數字壓力 表，它們的準確度高，外形尺寸小，與傳統的彈簧管式 壓力表外形尺寸相差更大，且受壓部位在底部，高度 差會更大。因此，對于從事壓力儀表檢定的人員，一定 要采取措施，減小標準器與被檢壓力儀表的高度差， 使檢定結果更加準確可靠。
