電接點壓力表自控電路之改進
常見的電接點壓力表控制電 路采用2只220V中間繼電器，其 成本較高，且壓力表觸點承受較 大負荷易損壞，降低了壓力表使 用壽命?，F采用了晶體管開關電 路，避免了上述缺點。

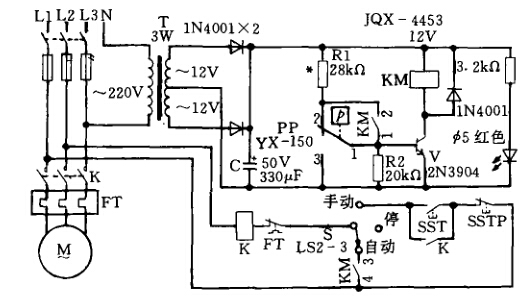

1.工作原理 電氣原理如 附圖所示。接通電源，將主令開 關S投向“自動”，如此時壓力低 于下限值，電接點壓力表PP的觸 點1 _ 2接通，經R1與R2分壓 后，在三極管V的基極加上正偏 壓，V導通，直流繼電器KM得電 動作。動作后，KM的觸點3 - 4 閉合，接觸器K得電，電機M轉 動；KM觸點1 _ 2閉合，短接PP LJL2L3N 觸點1-2。當壓力大于下限值 而小于上限值時，PP的觸點1、2、 3互不接通，由于KM的觸點1 一 2仍閉合，故KM不會釋放，M繼 續運行。當壓力達上限值時，PP 的觸點1-3閉合，V截止，KM釋 放，觸點3-4斷開，K失電，M停 止運轉0
2.元件選用本電路適用 電機功率不大于10kW，接觸器額 定電流不大于20A的場合。當 電機功率為10?30kW、接觸器額 定電流不大于60A時，KM應改 用JQX - 1型，其額定電壓27V。 該繼電器有兩對容量不同的常斷 觸點，大容量觸點作KM的3 -4， 小容量觸點作 KM 的 1 - 2。 變壓器T更換 為 5W、220V/ (2 x 27)V，其 他不變。V可 用 9013、 9014 或2N555要求 /3>80o
3.調試 用1 0 kD電阻串聯約50kn可調電阻后暫代 Rio將可調電阻先調到最大值， 暫不接壓力表。將壓力表的1與 2端用導線短接，只向T的一次 側通入220V交流電壓，用直流電 壓表測KM線圈兩端電壓f/KM， t/KM值會隨著可調電阻值的減小 而增加。當^/訓達7 ~ 9V時，KM 閉合，繼續調小可變電阻值，Um 相應增大。當可變電阻達一定值 后，不再增加，此時晶體管進 人飽和區，停電后測得此時lOkO 與可變電阻之串聯值。假設上述 值為35kn,為了加深飽和程度， 應適當減小阻值，取R、=25? 28ka即可。換上R1后，去掉1 與2短接線，再向T通電，用導線 將1與2短接一下后，再斷開，此 時，KM應吸合并保持吸合狀態 不變。之后，用導線將壓力表的 1與3短接一下再斷開，此時，KM 應釋放并保持釋放狀態不變，調 試完畢。
4.使用情況本電路應用 在襄陽賓館消防自動加壓水泵和 本廠20kW電烘箱上，工作正常。
