震動對彈簧管壓力表的影響及預防措施
在檢定工作中，我們發現不少的壓力表報 廢或不合格并非本身的質量不好或使用中的正 常損耗，而是由于強烈的震動造成的。這種情況 既影響了壓力量值的準確，又不利于安全生產 和工藝控制，危害極大，應當引起重視。
一、產生震動的原因
1.周期檢定時往返途中的顛簸；
2.被測介質產生的脈沖或沖擊負荷；
3.壓力表使用在有激烈震動的場所;
4.人為的意外揸擊。
二、對壓力表的影響
1.游絲變形：使其反作用力矩的大小和 方向發生改變，起不到克服傳動鏈間空隙的作 用，造成“輕敲位移”大：
2.齒輪損傷：使中心齒輪和扇形齒輪配 合不好及傳動不靈活；
3.彈簧管變形：使其靈敏度發生改變， 造成較大回程誤差和不返零位。
三、預防措施

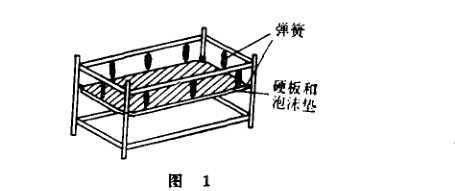

1.在送檢途中采取防震措施，如鋪泡沫 墊或自制懸吊式減震板（見圖1)，其尺寸視車廂大小而定，應有專人押車，并提醒駕駛員 注意車速和道路。若帶鎖針器的壓力表應裝上 鎖針（如：YBT-254壓力表）。

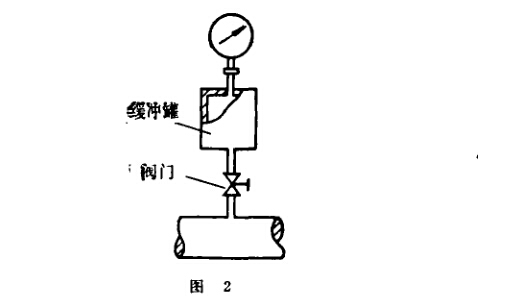

2.測量有脈沖或沖擊的介質壓力時，應 加緩沖罐（見圖2)，以緩解由于被測介質急劇變化給壓力表帶來的震動。
在激烈震動的場所使用時可采用以下 幾種防震措施：
(1 )溯源減震法：從壓力表部位到震動 源逐步采取措施，消除或減輕震動（見圖3)。

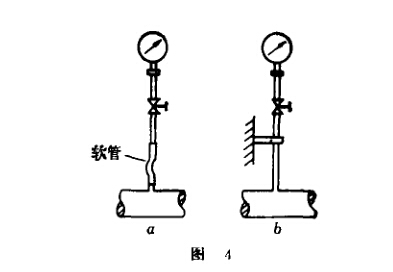

(2 )軟連接減震法：根據被測介質的溫 度、壓力及腐蝕程度，選用耐高溫、耐腐蝕、 髙強度的軟管作過渡連接（見圖如)。
(3)連接管固定減震法：把靠近壓力表 的連接管處固定在無震動或震動小的部位上 (見圖4)。
以上兒種防震措施僅供參考，企業可根據 自己的實際情況選用。總之，褰動對壓力表產生的危害切不可輕視，以免造成不必要的損失。
