對鍋爐壓力表的幾點要求
闡述了鍋爐壓力表安全運行的幾點要求。
壓力表是鍋爐上必不可少的安全附件，它的作用是用來準確測量運行鍋爐內的實際 壓力值,司爐人員根據壓力表指示數值（因壓 力表指針的變化,反應燃燒及負荷的變化)來 調節燃燒,使之適應外界負荷的變化,將鍋爐 壓力控制在允許的范圍內，達到安全運行的 目的,這對鍋爐的經濟運行有極其重要的意 義。
一、壓力表在選型時的要求
1、壓力表有液柱式和彈簧管式兩種。液 柱式壓力表是利用液柱產生的壓力與被測介 質壓力相平衡,然后根據液柱高度來確定被 測壓力值。利用U型管測量鍋爐爐膛負壓、煙 道內負壓。特點結構簡單,使用方便,價格便 宜,但不能測量較高的壓力值,不能進行自動 指示和記錄。彈簧管式壓力表是利用彈性元 件作為敏感元件來感受壓力，并以彈性元件 受壓后變形(位移）的方法來測得壓力大小。 其特點使用方便,可以測量出較高的壓力。在 鍋爐上使用最多的就是普通彈簧管式壓力 表。我們?cè)谶x擇時一定要根據鍋爐上某一個 被測點和壓力的大小來確定壓力表的型式。
2、壓力表有精度等級要求。壓力表精度 等級分0. 5、1、1 5、2、2 5、3、4七個等級。鍋 爐工作壓力越高所用壓力表精度也越高。對 于蒸汽鍋爐工作壓力小于2 45MPa(25kgf/ cm2)壓力表的精度等級不低于2 5級,工作壓力等于或大于2 45MPa壓力表精度等級 不應低于1 5級,對于熱水鍋爐壓力表的精 度等級不應低于2 5級。如果壓力表的精度 等選的過高,則費用也相應提高,反之選的過 低,則測量結果可靠程度不高，誤差也比較 大。見表：

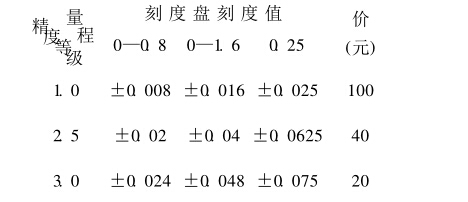

直徑0100壓力表允許誤差值 單位MPa
從表中可以看出如選用2 5級精度表盤 刻度值為0—1 6MPa的壓力表,當壓力表指 示介質為0 59MPa時則被測介質實際壓力 應在 0. 55—0. 63MPa 之間。
3、壓力表的表盤直徑選擇要求。常用表 盤直徑有 0100、0150、0200、0250、0300 等。 表盤大小應保證司爐人員能清楚地看到壓力 表指示值,表盤直徑最小不能小于0100。在 選擇時一定要根據司爐人員所在位置與被測 介質與安裝壓力表之間距離，當距離不超過 2—4m時,表盤直徑不小于0150,當距離超 過 4m 時, 表盤直徑不小于 2000。
4、對壓力表表盤刻度(量程)極限要求, 表盤刻度極限值應為工作壓力的1 5—3. 0 倍,最好選取用2倍。如果表盤刻度極限選擇 過大,其允許誤差的絕對值和視覺誤差也隨 之增大(指針在表盤上轉動角度過小)，使讀 數不準確。若工作壓力接近壓力表表盤刻度 極限值,會使表盤內彈簧彎管經常處于很大 的變形狀態,不但容易產生永久變形增大壓 力表的誤差,而且鍋爐萬一超壓運行,還可能 使壓力表指針越過表盤刻度極限指向零位, 使司爐人員產生錯覺造成重大事故。
二、壓力表在安裝時的要求
1、壓力表安裝位置應便于觀察和沖洗, 表盤宜向前傾15°,并避開鍋爐爐門上方和煙 箱附近,應防止高溫、冰凍和震動等影響。
2、壓力表與鍋筒之間應設有存水彎管。 因?yàn)樘热魤毫Ρ韽澒軆?nèi)進入高于彎管本身溫 度的液體或汽體,則彎管除受壓力作用外,還 產生溫度伸長,長時間受熱,將會引起彎管永 久變形，當溫度降低后,彎管恢復不到原位 置,使壓力表產生誤差,所以為消除上述存在 的問題,在鍋爐上用的壓力表必須有存水彎 管。存水彎管的內徑選擇,用銅管時不能小于6mm,用鋼管時不小于10mm,另外存水彎管 下部裝有放水閥，以便停爐后放掉管內積水。
3、壓力表與存水彎管之間應裝三通旋 塞,以便沖洗、檢查、校驗、卸換壓力表。在安 裝三通旋塞時,必須標明旋塞通路方向的指 示箭頭,便于識別,操作三通旋塞時動作要緩 慢,以免損壞壓力表機件。
4、壓力表與鍋爐的連接管如果過長,可 在鍋爐處連接管上另裝閥門，以便在檢修壓 力表及附近件時起切斷作用，但在鍋爐運行 中必須將所裝閥門的手輪折去或加鎖，以免 誤關閥門而造成重大事故。
三、壓力表在檢驗時的要求
壓力表檢驗和維護,應符合國家計量部 門的規定,壓力表裝用前應做檢驗,并在刻度 盤上劃出紅線指出工作壓力,裝用后可每半 年到技術監督部門檢驗一次并封印。而有些 單位在壓力表的工作壓力紅線不是標在刻度 盤上,而是在表盤玻璃上,這不符合要求,劃 在玻璃上不僅玻璃易擦?xí)r轉動,而且有可能 把紅線擦掉,另外,司爐人員在觀察時誤差也 比較大。
