熱水采暖定壓系統壓力表接點燒蝕的防止
介紹了熱水采暖系統定壓補水用電接點壓力表接點燒蝕嚴重、耐久性差等問題的解決方法。
1.引 言
隨著城鎮集中供熱事業的不斷發展,供熱系統 逐年擴大,系統補水是直接影響供熱質量和供熱系 統安全的重要因素。系統壓力過低,高層建筑缺水 管路集氣,散熱器時熱時不熱,降低了供熱品質,給 熱用戶生活帶來不便。系統超壓,直接影響供熱系 統的安全運行。
目前,熱網設計主要采用變頻定壓補水、高位水 箱補水和電接點壓力表定壓補水等方法。變頻補水 由于操作要求高、維修困難、價格昂貴等原因在應用 中受到一定限制。高位水箱位置選定受熱網的自然 條件限制,遠程信號傳遞存在一些難以解決的問題。 電接點壓力表定壓補水與上述方法相比,具有簡單、 實用和經濟性好的優點。但此方法存在電接點壓力 表接點燒蝕嚴重、粘連和接觸不良的問題,使工作可 靠性降低。下面介紹解決辦法。
2.電路工作原理

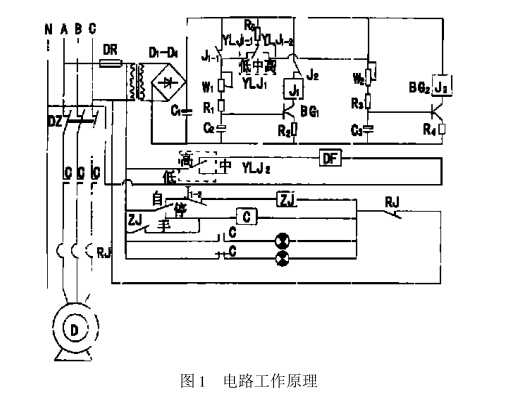

熱水采暖系統定壓補水用電接點壓力表的電路 工作原理見圖1。
電接點壓力表YJi , YJ2裝在供熱系統管道 上,系統壓力低于壓力表YJi下限時，YJi_ i接通, 電源通過YJi_ i向Wi ,Ri以及電容C2充電,使晶體 管BG1達到導通電壓0. 6?0.7 V,使BGi晶體管飽 和導通,集電極有電流通過,電流通過J2的常閉觸 點,至繼電器Ji線圈到晶體三極管集電極、發射極、 R2,構成了 BG1的工作回路,Ji工作,Ji _ 1自鎖,Ji工 作的同時,其常開觸點Jl_ 2閉合,使中間繼電器ZJ 工作,ZJ的常開觸點閉合,主接觸器C常開觸點閉 合,經過熱繼電器,使補水電機得電工作，同時工作 指示燈(綠色)亮,停止燈(紅色)熄滅,補水開始。
隨著補水量的不斷增加，電接點壓力表YJi由 低限慢慢升至高限，電接點壓力表YJi _ 2接通,通過 電位器W2電阻R3向電容C3充電，晶體管B Q,達到 導通電壓0.6?0.7 V,使BQ晶體管飽和導通J2工 作。電流通過J2線圈、晶體管BQ的集電極、發射 極、電阻R4 ,構成了 BQ的工作回路J2閉合觸點斷 開,使Ji線圈失電釋放山-2斷開,ZJ失電釋放,ZJ 常開觸點斷開,接觸器C失電釋放,補水停止。
因供熱系統壓力不穩,低限與高限的范圍窄,在高限和低限臨界點時YJi接點頻繁通斷,使補水電 機頻繁起停,安裝了低限延時和高限延時。低限延 時回路由電位器Wi ,Ri ,電容C2組成,高限延時由 W2 ,R2 ,電容C3組成,將開關K至手動位置時可實 現手動補水。
為解決水膨脹問題,設有超壓泄水保護電路。 隨鍋爐溫度不斷增高,水產生熱膨脹,當壓力超過規 定時，電接點壓力表YJ2高限接點接通,使電磁閥 DF泄水,使供熱系統工作壓力得到可靠的保護。
實踐中存在著電接點壓力表接點燒蝕、粘連和 接觸不良的問題,使工作可靠性降低。接點燒蝕的 原因是接點長期工作在額定功率的上限。在電路中 加入電阻R5 ,使接點工作電壓由原來的220 V降為 100 V,相關電路進行適當調整，問題得到解決。
3.結 論
供熱采暖系統定壓補水用電接點壓力表接點燒 蝕嚴重、耐久性差的問題,采用上述方法進行改進 后,運行效果良好,經濟實用。
