壓力表在線計量檢測閥門座的研制與應用
近年來，通過先進的計量測試技術手段，對在醫學診斷、 治療、衛生防疫、生化分析、劑和科研中使用的各種壓力表 (負壓表）進行校準與檢定，使其在使用的全過程中各項性能 參數準確和統一。這項工作，受到各級醫院的重視，成為醫院 綜合實力和現代醫學管理的重要內容。
現在醫院用的壓力表（負壓表）的計量檢測方法是把表頭 拆下來，安裝在壓力表校驗臺上，與國家法定計量部門的標準 壓力表比較，然后把合格的壓力表再重新裝回去，這樣工作量 大，復雜，非常容易損壞表頭與表座。
我所研制的在線檢測的方法報道如下。
1.資料和方法
⑴設計資料：所有零部件材質均采用國家標準HPB59-1專 用氧氣閥門黃銅材質配合聚四氟乙烯墊片等密封材料加工制 成，具有耐磨損、耐腐蝕、耐高溫、耐老化，安全無泄漏等特點。
根據工作壓力（負壓）表的螺紋結構生產出M10x1、M14x 1.5、M18x1.5、M20x1.5 —系列相應的閥門座體與表頭相配合。

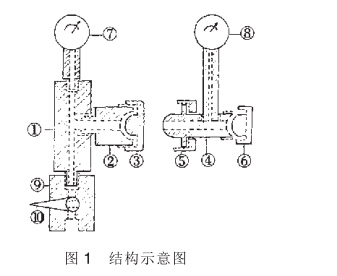

本閥門座由8部分組成，其結構名稱是①三通體，②連接 體，③絲堵，④檢測三通體，⑤檢測三通體鎖母，⑥檢測絲堵， ⑦被檢壓力（負壓）表，⑧標準壓力（負壓）表，⑨系統控制閥， ⑩開關閥門扳手。見圖1。
(2)檢測方法：首先被檢壓力表安裝在①三通體上和⑨系 統控制閥上，然后在與原管路相連接，這套閥體安裝后，就不 必從管道上拆下。
每次需要計量檢測時，旋下③絲堵，把⑤檢測三通體鎖母 連接，如果用管路的氣壓進行檢測時，打開⑩閥門扳手即可。 如果把⑩閥門置于關的位置時，旋開⑥檢測絲堵，則可用外界 氣源（氣泵）打壓檢測。
2.結果
本在線檢測壓力表的 閥門座， 經過多年檢測應 用，效果十分理想，結束了 按傳統習慣把壓力表從管 路上卸下來進行檢定的歷 史。這是一種方便、安全、
可靠的計量檢測裝置，避 免了管路系統泄漏等事故 的發生。
3. 討論
（1）本檢測方法的優點是計量檢測操作簡化，不損壞管道 絲扣，更不會因檢測造成管道氣體泄漏等故障。經過對比，過 去檢測100塊壓力表，造成50%以上故障，使用新方法，100%沒 有發生故障。
（2）醫院只要一次性投資，更換在線檢測閥門座，得到的是 終身受益，應用此閥門座，醫院每年平均節約數千元。
（3）本壓力表在線檢測閥門座，于2003年10月29日己獲國 家知識產權局授予實用新型專利。
