電接點壓力表在水泵備自投中的應用
介紹水泵備自投的2種控喇方式，指出用電接點壓力表政行備用泵負故控刺的優點及其注意事 項。
0.引言
在電氣工程設計中，常遇到 水泵的電氣控制問題。一般情況 下，水電接點壓力表泵為2臺一一 1臺工作1臺備用，在工作泵出現 故障時，備用泵應能自投（特別是 消防水泵，備用泵必須盡快自投， 以滿足火災時對消防水的要求）。 常規設計中，備用泵的自投多采 用在控制回路中接入主接觸器的 常閉觸點來實現。筆者最近在幾 個工程實踐中，采用電接點壓力 表對備用泵進行自投控制，經過 調試、驗收，反應良好。下面以全 壓?jiǎn)?dòng)水泵為例，對2種方案進行 比較。
1.用主接觸器的觸點進行備用 泵的自投控制

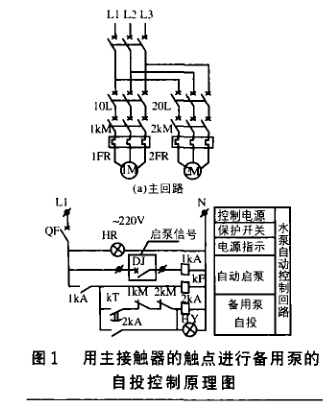

用主接觸器的觸點進行備用 泵自投的控制原理簡圖如圖1。圖中，1KA為主泵啟泵信號，2KA為 備用錄啟泵信號。當系統啟動工 作水泵(1#泵)時，在時間繼電器KT 設定的時間內，若工作泵正常運 轉，則備用自投控制回路中1KM 主接觸器的常閉觸點打開，2KA 中間繼電器不帶電，備用泵不能 啟動。相反，在時間繼電器KT設 定的時間內，若工作泵不能正常 工作，則備用自投控制回路中 1KM主接觸器的常閉觸點閉合， 2KA中間繼電器帶電，啟動備用 泵，同時互鎖切除工作泵。但是水 泵同其他電機一樣，存在堵轉的 情況（即水泵的電氣線路按正常情 況巳接通，但水泵沒有正常運 轉），此時水管中的水壓達不到要 求，備用泵又不能自投。另外，在 消防泵中多為多級泵，經常有消 防泵漏水的情況發生，這時備用 泵同樣不能自投，影響消防人員 對火災的撲救，使生命和財產遭 到損失。由此可知，用主接觸器的 觸點進行備用泵的自投控制，可 能會出現備用泵不能可靠自投或 主泵工作水壓達不到要求的問題。
2.用電接點壓力表進行備用泵 的自投控制

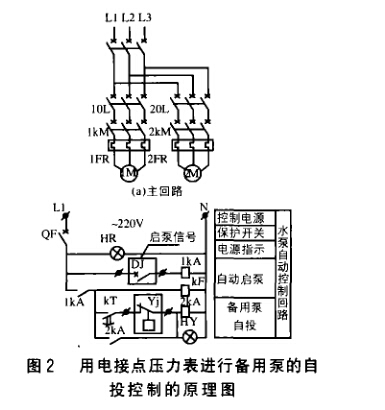

用電接點壓力表進行備用泵 自投的控制原理簡圖如圖2。圖 中，1KA為主泵啟泵信號，2KA為 備用栗啟栗信號。當系統啟動工 作水泵(1#泵)時，在時間繼電器KT 設定的時間內，若工作泵正常運 轉，則工作泵管口的出口壓力能 達到規定要求，備用自投控制回 路中YJ電接點壓力表的常閉觸點 打開，2KA中間繼電器不帶電，則 備用泵不能啟動。相反，在時間繼 電器KT設定的時間內，若工作泵 不能正常工作，則工作泵管口的 出口壓力不能達到規定要求，備 用自投控制回路中YJ電接點壓力 表的常閉觸點閉合，2KA中間繼 電器帶電，啟動備用泵，同時互鎖 切除工作泵。此控制回路就不會 因?yàn)樗枚罗D(zhuǎn)而影響正常供水， 在消防水泵中顯得尤其重要。即 使是工作水泵啟動了，但在時間 繼電器KT規定的時間內其管口的 水壓沒有達到規定的要求，備用 泵也會自投（主泵和備用泵就不 能互鎖），此方法適用于消防水 泵，可使消防水管的水壓滿足消 防要求。由此可知，用電接點壓力 表進行備用泵的自投控制，就可 以消除備用泵不能岢靠自投或主 泵工作水壓達不到要求的問題。
3.用電接點壓力表進行備用泵 自投控制的注意事項
用電接點壓力表進行備用泵 的自投控制需注意以下幾點：
(1)電氣專業需給給排水專業反提條件，請他們?cè)诠艿郎显O(shè)置電接點壓力表。
(2)電接點壓力表應設置在供水主管上，并盡可能離水泵遠一些，以減少水泵對電接點壓力表的沖擊。
（3 )電接點壓力表的壓力設定，需請給排水專業根據樓高設定。
（4) KT時間繼電器的時間可 自行設定，一般設定為10?15s。
