三用閥試驗臺智能數顯壓力表的設計和應用
文章介紹了一種智能數顯壓力表的硬件組成和軟件結構。該壓力表在完成壓力檢測和顯示的同 時,能夠把壓力數據傳送給計算機,計算機根據釆集到的數據畫出三用閥檢測規程中要求的壓力-時間特性 曲線,并有上、下限設定和報警功能。
0.引言
三用閥(煤炭行業標準中稱為安全閥)作為單體 液壓支柱(以下稱單體支柱）中不可缺少的一部分,在單體支柱使用過程中起著重要的作用。三用閥可 以使單體支柱加壓、卸載、當超過額定壓力（一般為 38.2 MPa)時溢流。溢流的作用非常重要,煤礦生 產釆煤工作面的壓力分布不均衡,有時會出現局部 壓力過大,單體支柱會通過溢流出一部分液體來降低自身高度，使得壓力分散到其它相鄰單體支柱，以 減輕自身承重，起到保護自身的作用。但這種溢流 不能無限制地進行下去，當所受壓力小于額定壓力 的15 %時，三用閥要關閉，繼續保持單體支柱內有 一定的壓力。每個單體支柱生產廠家或者單體支柱 維修中心都有三用閥試驗臺，以檢測三用閥的性能。 目前，普遍釆用傳統的機械壓力表顯示壓力。機械 壓力表存在讀數不直觀、準確性差等缺點，例如:機 械式壓力表無法準確讀出小數。如果釆用智能數顯 壓力表上述問題便迎刃而解了。另外，現有三用閥 試驗臺上的壓力表只有壓力指示，而壓力-時間特 性曲線的檢測在單體支柱生產企業安全認證時是 一個非常重要的檢測項目。
智能數顯壓力表既可顯示壓力值,也可通過計 算機將傳送來的壓力值和時間畫出壓力-時間特性 曲線,有自校準和自標定等功能。
1.智能數顯壓力表的功能
（1）實時顯示數字壓力；
（2）壓力超過或達不到設定值時報警指示；
（3）具有自校準、自清零、自標定功能,壓力表 操作面板有清零和標定設置按鍵；
（4）通信功能,接收上位計算機發來的各種命 令,同時反饋給計算機需要的數據,或者按照計算機 指令完成操作；
（5）智能數顯壓力表除了能夠?qū)崟r(shí)地顯示壓 力,還能把一定時間內所測得的壓力值傳給計算機, 由計算機畫出壓力-時間特性曲線。
2.硬件系統
(1)硬件系統組成

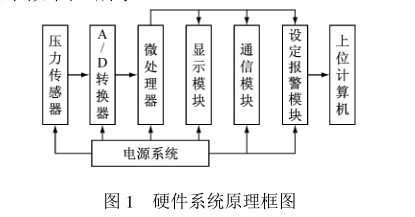

硬件系統由微處理器、壓力傳感器、A/D轉換 器、顯示、通信、設定報警等模塊組成。硬件系統原 理框圖如圖1所示。
（2）CPU模塊的選型
實現智能化需要有單片機作為核心器件。在選 擇單片機時,就要考慮多方面的因素。環境條件是 要考慮的首要因素,在煤礦生產的大環境下,一般三 用閥試驗臺工作環境較差。并且微處理器釆用弱 電,煤礦生產多數使用強電設備，電磁環境復雜,需 要較強的抗干擾能力。硬件系統設計要盡量減少元 件數目。PHILIPS公司的P89LPC932A1單片機可 滿足這些條件。
（3）壓力傳感器
壓力傳感器的作用是將壓力信號轉化為電壓信 號。電阻應變壓力傳感器發展到今天應用很廣、性 能可靠,具有線性度好、誤差小等優點,輸出電壓信 號可線性地反映壓力的變化。為提高傳感器精度, 供電電壓選擇為12 V ,最大量程選擇為60 MPa。
壓力傳感器使用之前都要標定,標定的目的就是確定A/D轉換出來的數字量與壓力值的對應關 系。因?yàn)閷?duì)應關系是線性的,所以只有1個常數。 壓力傳感器常數K的計算公式：
K = 40/ (Dmax - D0)
式中：Dmax為壓力為40 MPa時A/D轉換出來 的數字量,D0為壓力為0 MPa時A/D轉換出來的 數字量（由于電橋的不平衡導致0壓力時總有一定 的電壓輸出）。
對于常數K的計算公式,軟件編程時,可以很 輕松地實現自動計算。
實際測量時,將A/D實時轉換的數字量D與 D 0相減,差值乘以K即得到壓力數值。這些都由 軟件完成 。
(4) A/D轉換器
A/ D轉換器將傳感器輸出的電壓信號轉換為 單片機可以處理的數字信號。由于釆集的壓力變化 緩慢,對轉換速度要求不高,釆樣周期也沒有特殊要 求,可選用AD7705接口芯片。AD7705是16位

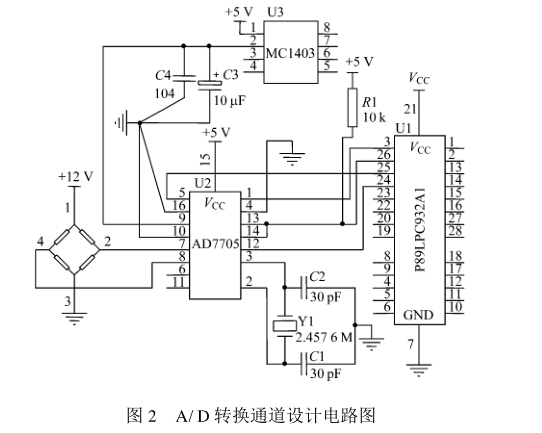

2 - A式A/D轉換器,它釆用三線串行接口，能大大 節省單片機的口線。該轉換器包括由緩沖器和增益 可編程放大器組成的前端模擬調節電路,能直接轉 換傳感器測量到的微小信號;具有高分辨率、寬動態 范圍、自校準、優良的抗噪聲性能,能達到0. 003 %非 線性的16位無誤碼數據輸出；16位數字量,基準電 壓選擇為2. 5 V ,供電電壓為5 V時,滿量程輸入為 2. 5 mV ,其增益和數據輸出更新率均可編程設定, 非常適合儀表測量、工業控制等領域的應用。圖2 為A/D轉換通道設計電路圖。
(5)通信接口設計
壓力表檢測到的壓力數據由通信接口傳輸給計算機,計算機進行數據處理,并畫出壓力-時間特性 曲線。在微機室與試驗臺的距離小于15 m的情況 下,可釆用RS232接口方式。但要注意RS232接口 地線與單片機地線的隔離,最好選用串口光電隔離 器,將2部分電路互相隔離。三用閥試驗臺需要 5個壓力表檢測試驗臺不同部位的壓力值。要隨時 取出每一個表的數據就要釆用總線結構,本設計用 485總線結構實現數據的傳輸。
（6）顯示模塊設計
用4個LED數碼管顯示壓力數據,數據顯示到 小數點的后2位,計算機接收到的數據精確到小數 點后2位。MAX7219是串行8位LED顯示驅動集 成電路,廣泛應用于各類單片機控制的智能儀器儀 表中。
（7）設定報警模塊
在壓力表操作面板上有按鍵,可進行閾值的設 定。當數值超過限值時聲光報警。
3.軟件系統
(1)軟件模塊

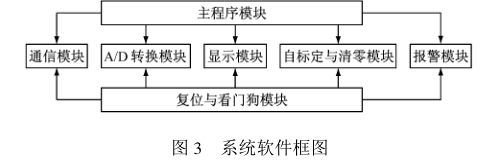

系統軟件主要包括主程序、通信、A/ D轉換、顯 示、自標定和清零、復位與看門狗以及報警7個主要 模塊。系統軟件框圖如圖3所示。
PC機米用Windows程序開發技術,可以根據用戶的具體要求編制出符合要求的界面。
4.應用
壓力表使用之前要標定。首先,在傳感器空載 的情況下，由計算機發送清零命令,壓力表顯示為 0. 00 ,然后給傳感器加壓,達到40 MPa時,再?gòu)挠?jì) 算機發出標定命令,壓力表微處理器收到命令后，自 動計算常數并存儲。
單體液壓支柱維修規程MT/ T549中對安全閥 的壓力-時間特性曲線的規定是“流量為90? 110 mL/min時,測得安全閥的溢流曲線應滿足:在 安全閥(三用閥)額定工作液壓的85 %?110 %區間 內，曲線全長壓力波動值不大于額定工作壓力的 15 %”。壓力-時間特性曲線在標準中是抽檢項目， 不論是三用閥生產企業還是使用單位,必須能夠畫 出特性曲線。但是實際操作中，如果保持三用閥處 在溢流狀態,需要液壓系統不停地工作,保持一個恒 定的壓力給三用閥,這樣壓力表檢測到的是液壓系 統提供的壓力值,并不能真正反映三用閥的開啟和 關閉特性。

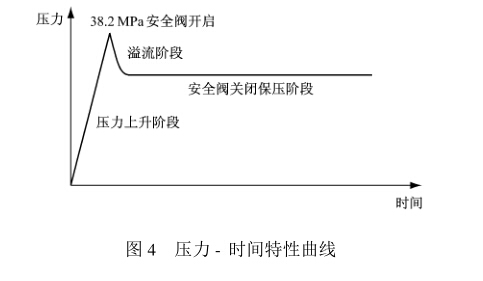

特性曲線的檢測過程:首先開啟試驗臺壓力系 統,加壓到38. 2 MPa額定壓力并保持,調整三用 閥,使其打開在溢流狀態,通過流量檢測儀調整流量 在90?110 mL/min之間。此時關閉試驗臺動力使 整個系統處于密封狀態,這時三用閥從開啟狀態逐 步到關閉密封狀態,關閉后壓力要保持不變。壓力 表上顯示三用閥上壓力的變化情況,并且不斷地把 數據傳送到計算機,計算機根據這些數據,畫出壓力 -時間特性曲線。對于合格的三用閥,開啟后壓力 下降不應超過額定壓力的15%,也就是關閉壓力不 小于32.5 MPa。當壓力小于這一值時,設定自動報 警,圖4為壓力-時間特性曲線圖。
5.結語
該智能數顯壓力表專門應用于使用三用閥的煤 礦單體支柱生產、維修企業。可以根據用戶的不同 要求擴展其它功能,如果前端連接溫度傳感器,可進 行溫度的測量。通過在多家單體支柱維修廠的使用 表明,該智能壓力表具有較好的可靠性和實用性。
