什么是補償導線?
發布時間：2017-11-20 14:56:08
瀏覽：次

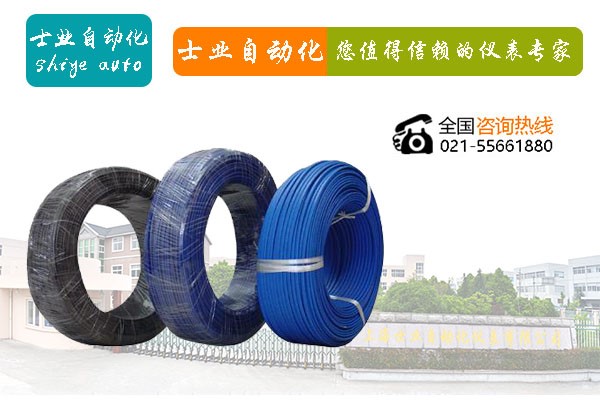

補償導線定義為是在一定溫度范圍內具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用補償導線連接熱電偶與測量裝置這樣可以補償導線與熱電偶連接處的溫度變化所產生的誤差。現在補償導線使用的機會越來越少。
由于熱電偶的補償導線是在一定溫度范圍內具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線"，現實生活中補償型的補償導線和同分度熱電偶是同材質的，由熱電偶的中間導體定律克可知，接入第三導體后，然后保證中間導體兩端溫度相同。顧名思義就是說在不計熱電偶的影響時。
正確使用補償導線時，當冷熱端溫度不變，但是熱電偶與補償導線連接處會發生溫度變化，熱電偶的溫差電勢就會隨之增大，補償導線的溫差電勢隨之也會減小。如果把熱電偶補償導線當作普通電纜用，其等價于在連接線路中接入了一支熱電偶，但補償導線的接點處溫度因為不同會產生熱電勢，測量時誤差誤差避免不了，所以補償導線不能當普通電纜用，更何況其成本也比普通電纜貴。
補償導線法是大眾最常用的方法，即把熱電偶延長把冷端引至控制室，控制室是一個相對來說比較穩定的地方，然后人工操作把儀表零點調至室溫,也可以由儀表內電路進行自動補償。貴金屬熱電偶可以把熱電偶延長,但是貴金屬的成本比較高，所以可以用賤金屬來做延長導線，兩者之間差別沒有那么大。補償導線的作用就只是將熱電偶冷端引至溫度較穩定的地方而已，后期還需要通過人工和儀表來進行補償,光靠補償導線行不通的。
