隔膜壓力表在工業中的應用
簡要介紹隔膜壓力表在實踐應用中的注意事項，以供從業技術人員參考。
隔膜壓力表由隔膜隔離器與通用型壓力表組成 一個系統的隔膜表，適用于測量強腐蝕、高溫、高粘 度、易結晶、易凝固、有固體浮游物的介質壓力，以及 必須避免測量介質直接進人通用型壓力表和防止沉 淀物積聚易情節的場合。隔膜壓力表主要用于石油 化工、制堿、化纖、染化、制藥、食品和制酪等工業部 門生產過程流量流體介質壓力之用。
1.工作原理

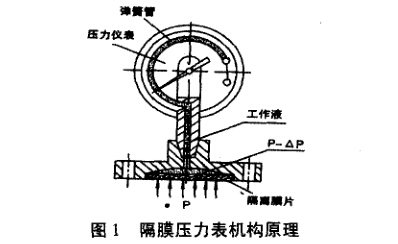

隔膜壓力表的工作原理如圖所示，隔膜壓力表由 隔膜隔離器與通用型壓力表組成一個系統的壓力表, 通過專用設備將彈簧管抽成真空,并充人灌沖液，，用 膜片將其密封隔膜，當被測介質的壓力P作用于隔膜 片,使之發生變形,壓縮系統內部填充的工作液，使工 作液形成一個與P相當的AP,借助工作。
液的傳導使壓力儀表中的彈性原件（彈簧管） 的自由端產生相應彈性形變-位移，再按與之相配 的壓力儀表工作原理顯示出被測壓力值。
隔膜壓力表的溫度特性：由于隔膜壓力表系統 由填充了密封液作為傳遞壓力的介質,則由于密封 液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升 高而指示也升高,其溫度影響量與密封體膨脹系數、 隔膜剛度及受壓溫度有關,尤其對于低量程的壓力 儀器的影響更為明顯。一般受壓部溫度誤差規定不 大于0.1%/V，故隔膜壓力表總的溫度影響量一般 是由通用型儀表溫度影響量與隔膜裝置受壓部溫度 影響量兩者之和。
2.隔膜壓力表的校驗
隔膜壓力表在安裝之前必須先仔細對型號、膜片 材料、測量范圍,檢驗膜片有無碰傷;在無壓力時’壓力 儀表指示是否在零位,同時找出原因,重新調校，校驗 合格后,才能使用。校驗隔膜壓力表的步驟和校驗常 規壓力表一樣，再次就不再重復,主要注意以下幾點：
（1）校驗之前首先根據被校隔膜壓力表的隔膜 裝置型號，準備與之相匹配的接頭，以便在通用的壓 力校驗臺用，隔膜壓力表的隔膜裝置一般都是法蘭 式的,根據法蘭的大小型號準備相匹配的受壓接頭， 可以在現場現找相應的法蘭和通用壓力表接頭來加 工,這也是最直接、便捷的辦法。
（2）在固定被校隔膜壓力表在標準校驗臺的過程 中要注意:輕拿輕放,千萬別碰傷隔膜片，當用扳手旋 轉被校隔膜壓力表時，扳手必須卡住在隔膜裝置的連 接螺母上,而不是卡在通用壓力表上,因為儀表上的通 用壓力表與隔膜裝置是一個密封系統不得隨意拆卸或 者更換別種壓力表，以免系統內部填充的工作液外泄， 而影響使用性能甚至報廢，特別是剛剛參加工作的新 學員,在校驗隔膜壓力表之前’這條必須交代清楚。
（3）結果處理:在升壓過程中，與標準表比較， 如果超差，先檢查是否漏油、密封等問題,如出現漏 油、密封不好則只能返廠處理或者報廢;如果不是以 上情況那么可以取下指示針，重新定指示針，長期經 驗是定針時一般選在量程的1/2處重新定針比較合 理;如果還超差，則只能降級使用或者報廢。
3.隔膜壓力表的應用
在使用安裝隔膜壓力表之前,務必先弄清被監 測介質的特性，因為隔膜壓力表是專為特種介質設 計的，當監測一般氣體、水和油液壓力時，可選用一 般壓力表,當監測硝酸、磷酸、強堿壓力時，可選用不 銹鋼壓力表,但當被監測介質有很強腐蝕性比如:鹽 酸、濕氯氣、二氯化鐵;有很高的粘度比如:乳膠;易 結晶比如:鹽水;易凝固比如:熱瀝青;有固態浮游物 比如:污水，選用以上壓力表是不行的，因為SUS316 不銹鋼管會被鹽酸腐蝕,瀝青和污水的浮游物也會 將壓力表的導壓孔堵塞,而使壓力表失去使用功能。 由于隔膜壓力表有隔膜膜片,它可以阻止高粘度、易 結晶、易凝固的介質流入導壓孔內,保證壓力表讀數能正常體現被測介質的壓力。
隔膜壓力表在使用過程中要注意幾點：
（1）隔膜壓力表安裝位置必須與壓力表使用說 明書注意事項中安裝位置相對應。
（2）壓力表應按被測介質的性質來選擇合適的 接口形式、膜片材料、墊片材料,使用在有強烈機械振 動和介質壓力脈動的場合，要求配用抗震型壓力表。 在帶壓投運壓力表時,應緩慢、均勻打開一次閥門。
