壓力表調修用表盤制作與應用
根據彈簧管式一般壓力表檢定規程的要求和表盤刻度的劃分規則，制作壓力表調修用表盤，應用到調修工作中，只 需一次拆裝表盤就能將壓力表調修合格，達到快速調修的目的。
彈簧管式一般力表（以下簡稱壓力表）檢定依據規程 JJG52-I999《彈簧管式一般壓力表、壓力真空表和真空表》， 對壓力表的示值基本誤差、來回差及指針偏轉的平穩性和輕 敲位移等，進行校驗和檢查，以保證示值準確。通常采用同 量程的標準表進行直接比較，示值超差的壓力表要進行調修， 使之符合規程的要求，延長使用壽命。
壓力表調修時，經常要拆開表殼、拆下指針和表盤，觀 察表內各部件的工作運行狀況，分析示值超差的成因，進行 相應的調修操作，再掛上表盤和指針，進行示值預檢定，如 果仍不符合允差要求’就要重復上述操作，直至符合要求為 止，最后進行表盤、指針和表殼的固定。在整個調修過程中， 調修操作時，看不到示值的變化，無法進行量化調整；預檢 定吋，又看不到表內各部件的工作運行狀況，不能及時發現 問題部位；經常要多次裝卸表盤和指針，費工又費時。為解 決上述問題，制作壓力表調修用表盤和指針（以下簡稱專用 表盤、專用指針）套件，應用到調修工作中，提高了調修工 作效率。
1.專用表盤制作（以Y100、1.6級表為例）
1.1制作依據
(1 )壓力表刻度盤的標度角為270°，表盤刻度標尺上， 每隔若干分度有一數字標線(規程要求示值誤差檢定點）， 數字標線均勻分布，間隔寬度相等。

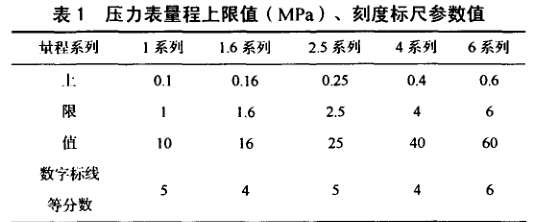

(2)常見壓力表量程上限值（MPa)、刻度標尺參數值， 如表1。
(3 )同表面直徑、同精度等級、同一量程系列的壓力表， 其刻度標尺相同，數值成十進倍數關系；同表面直徑、同精 度等級、不同tt程的壓力表，其最大允許誤差數值各不相同， 但其顯現在表盤刻度標尺上的弧線所對應的圓心角度數相等。
(4)壓力表指針軸應位于表盤中心，且垂直于表盤。
1. 2制作目的
(1 )充分釋放出調修空間，表盤外置，表面通透，表內 構件工作運行狀態一目了然。
（2）多刻度、多量程集于同一表盤，能粗蓋常見規格， 各示值誤差檢定點處，標出示值最大允差范圍，省略了調修 中的示值估數。
（3）布設合理，兼顧示值調整與指針中心軸定位。
（4）應用簡單，方便徒手操作，注重實用，提高調修效率。
1.3表盤制作

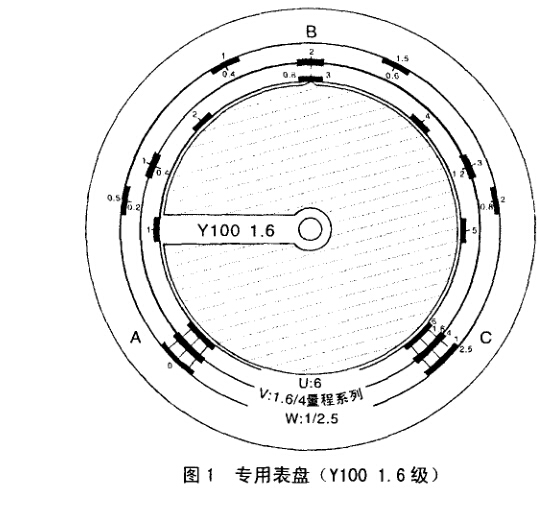

根據上述依據和目的，制作外套式專用表盤（如圖1 ), 取一個Y150壓力表表盤，按圖1所示鏤空中間0100斜線部 分，去棹原刻度標尺線，把數字標線等分數相同的量程系列 歸在同一刻度標尺線，重新畫上三條刻度線U、V、W,分 別對應6、1.6/4、1/2.5量程系列，各數字標線處用紅色標 示允差值區域，量程上、下限處標出雙重允差值區域，兼顧 壓力表和真空表的調修需要。保留Y丨50表盤中心孔，用于 待修表指針軸的取正和定位。A、B、C三點背面處各固定一 個彈簧頂珠，在專用表盤使用中，起到頂緊固定作用，且方 便表盤套上、定位與取下的徒手操作。專用指針采用Y150 精密表指針,指針長度足以伸人專用表盤上的所有刻度線內， 刀鋒指示更能精確讀數，指針軸孔適量加大，孔內加塞彈性 墊塊，使其套在指針軸時，具有足夠的夾緊力，不出現松動 和移位，且方便徒手裝上與取下。
2.專用表盤應用
將待調修表裝到校驗臺上，拆下前表殼，在表上作原表 盤程中值記號，用于t?用表盤的定位與原表盤的復位，拆 下指針和表盤后，裝上t?用表盤，刻度中線與記號對準，表 面與指針軸垂古，造壓至量程中值（標準表示值），對準專 用表盤程中值刻度線，裝上t?用指針。對壓力表的示值進 行預檢定，利用表盤釋放的空間，可清楚觀察到表內各構件 的工作運行狀況，并可點接進行相應的調修操作，直至各檢 定點的示值誤差小于允差，也就是示值指針均指在紅色區域 內，則調修完畢。然后，卸下專用指針和表盤，原位裝上原 表盤，造壓至程中值（標準表示值），對準原表盤姑程中 值刻度線，裝上原指針，重新進行示值檢定，就可達到合格。
上面介紹專用表盤應用的一般方法，其突出優點在于， 只需一次拆裝表盤就能對壓力表調修合格，下面介紹幾例壓 力表調修（均需要拆卸表盤）中專用表盤的具體應用。
2.1在線性誤差超差調修中的應用
壓力表線性誤差超差是傳動比過大或過小引起的。調整 時，裝上專用表盤，造壓至《程中值（標準表示值），對準 專用表盤量程中值刻度線，裝上專用指針，升降壓至相鄰（或 間隔）示值誤差檢定點（標準表示值），適移動示值調節 螺釘，改變傳動比大小，使t用指針示值均回到允差Lx:域范 闈內,且盡it對準刻度標尺上的數字標線,就能糾正汛力表 線件誤差超差。
2.2在非線性誤差超差調修中的應用
m力表非線件誤差，即所謂“先、后快慢+同”,通常是 由連桿與扇形齒輪間的夾角+當引起的。安裝專用表盤和p 用指針，利用鏤空的空間，對re力表進行調修^示值“先快后 慢”，可順時針方向旋轉機芯，或將彈簧管自由端向外移，擴 大連桿與扇形齒輪的夾角；示值“先慢后快”，則作相反的調 整。
待不值基本調至全快或全慢時，再按線性誤差超差的調 節方法操作，莨至各檢定點的示值誤差小于允差，則調修完 畢。根據經驗：對低m表，在《程中值處，連桿與扇形齒輪 間的夾角以貞角為佳；對高壓表，在；w程上限處，連桿與廟 形齒輪間的夾角一般構成直角狀態。操作時，應注意指針中 心軸的定位，避免其偏心過大，而新產生較大的非線性誤差 分量。
2.3在輕敲位移超差調修中的應用
透過專用表盤釋放的空間，觀察表內傳動構件在升壓和 降壓過程中，是否存在摩擦阻滯、拖動、松動等現象，并逐 一排除。重點檢查游絲是否足夠地盤緊或張大，游絲的兩端 是否緊固。
以上-:例壓力表的調修，都是在工作中經常遇見的，由 于使用了專用表盤，在調修中不需反復拆裝表盤和指針，極 大地縮短調修時間，提高了丄作效率。
3.應用擴展
對于其它常見表面貞徑的訊力表，可按照上述方法，制 作專用表盤和指針；真空表和壓力真空表，可根據其程和 數字標線等分數，選擇相同或相近的刻度線參照使用；精密 壓力表，由于其準確度等級較高，調修更需細心，參照采用 此法，調修將更顯效率。此外，專用表盤還可用于壓力表調 修初學者的實習教學。
