雙向、自動放空壓力表閥門的研制與應用
雙向、自動空壓力表閥門它不受方向的限制，可以安裝在任何不同方向設計的工藝管線和設備上。在安裝時不必選擇相應的閥 門的安裝方向，在拆卸壓力表操作時，當關閉壓力表的控制閥門，壓力表的放空閥自動打開放凈壓力表內的余壓。無需再打開壓力表的放 空開關，保證了操作人員的安全。在采購上、制造上都非常方便，降低了制造成本和工作人員的勞動強度，提高了安全系數，節約采購成 本，提高了經濟效益。
閥門是使配管和設備內的介質（液體、 氣體、粉末）流動或停止并能控制其流量的 裝置。在流體系統中，用來控制流體的方 向、壓力、流量的裝置，具有截止、調節、導 流、防止逆流、穩壓、分流或溢流泄壓等功 能。儀表針型閥是儀表測量管路系統中重 要組成部分。針型閥的閥芯就是一個很尖 的圓錐體，好象針一樣插入閥座。針型閥形 比其它類型的閥門能夠耐受更大的壓力， 密封性能好。所以一般用于較小流量，較高 壓力的氣體或者液體介質的密封。針型閥 形與壓力表配合使用是最合適的。一般的 針型閥形都做成螺紋連接。
1.原針型儀表壓力表閥門的弊端
目前企業上所使用的針型儀表閥門有 兩種：一種單向進水的壓力表閥門，它是沒 有放空設施的壓力表閥門。另一種是單向 進水、放空的壓力表閥門。它是單向進液但 是可以手動放空的.他們都是針芯閥門。 以上兩種壓力表閥門都是只能安裝在與之 相對應的裝置上。如果需要放空時需要操 作人員對閥門相對的手輪打開進行操作來 對壓力表內的余壓進行放空。例如：裝置安 裝壓力表位置有與地面成90 °和180 °的兩 種，這樣就要選擇兩種不同安裝方向的壓 力表閥門，否則就無法安裝。這樣在我們安 裝和采購時，就要根據工藝管網的具體情 況進行選擇和采購與之相對應的壓力表閥 門，給我們?cè)诓少?gòu)、安裝上增加難度。
2.雙向、自動放空式壓力表閥門的特點
雙向、自動放空壓力表閥門的結構采 用針芯密封和球面密封兩種密封原理，連 接方式也是羅紋連接。
（1）它可以安裝在直立的設備和工藝管 線上（即是設備和管線與地面成90。角度 上），也可以安裝在橫著的設備和工藝管線上（即使設備和管線與地面成180 °的角度 上) 。
(2)當要拆卸壓力表時，在關閉壓力表 閥門時可以實現自動放空。當安裝好壓力 表后，打開壓力表閥門時，其放空設施自動 關閉。這樣可以預防在安裝和拆卸壓力表 時操作人員忘記放空而造成的誤操作，從 而避免了壓力泄出造成人員的傷害事故。
3.雙向、自動放空式壓力表閥門的原理
（1）雙向原理。雙向、自動放空壓力表閥 門是在原有的閥體上分別在閥門體上開兩 個方向不同的螺紋孔，一個螺紋孔是為直 立的設備和管線安裝使用的，另一個螺紋 孔是為橫向設備和管線安裝使用的。當用 橫向的工藝管網時，直立安裝的螺紋孔就 用堵頭封上。如果換了安裝位置就把上面 兩個換一個位置即可。這兩個孔是互相相 通的，這樣無論安裝是什么位置，液體都可 以相互流通不影響液體壓力的觀測。
（2）自動放空原理。利用延長閥門的控 制閥芯，一端作為液體進入壓力表內的控 制端，另一端作為控制放空出口方向的控 制端。當打開壓力表的進液端時，放空端就 自行關閉。當關閉壓力表進液端時，壓力表 的放空端就自行打開放凈閥門內部余壓， 做到自動放空的的工作過程。技術關鍵:控 制閥芯的兩端的伸縮間距要在1-2 mm之 間。
（3）雙向、自動放空壓力表閥門的結構。 工件主體為長50毫米，寬35毫米，高76毫米 的45號鋼管制成。在工件的左側開一個M20 X 14的孔，右側開二個R1/2孔，其中M20的 孔和其中一個Rc1/2的孔要求為同軸，且在 它們的中心開一個①6毫米的孔使其聯通。 并且在R1/2孔的底部向后側開一個①4毫 米孔（此為放空口），且在后側端面開一個 M0 X 8的螺紋孔。在底部開一個R1/2孔。 頂部加工一個壓力表接頭的活接頭（此為 左旋），這些孔都是連通的。配件:有一個閥 芯一套；即閥芯桿一個在原來的閥芯加長 至115毫米，在閥桿頂端部位加工成為M5L X 8毫米的螺紋。閥芯封頭一個；為整體中 13端端面為SR5. 5毫米。并且在球面部位加 工一個M5LX 6毫米的螺紋孔。堵頭二個； 為R1/2。放空管一個外徑為M 0 X 6、內徑 為：①4毫米的孔。壓力表接頭一個，手輪一 個。

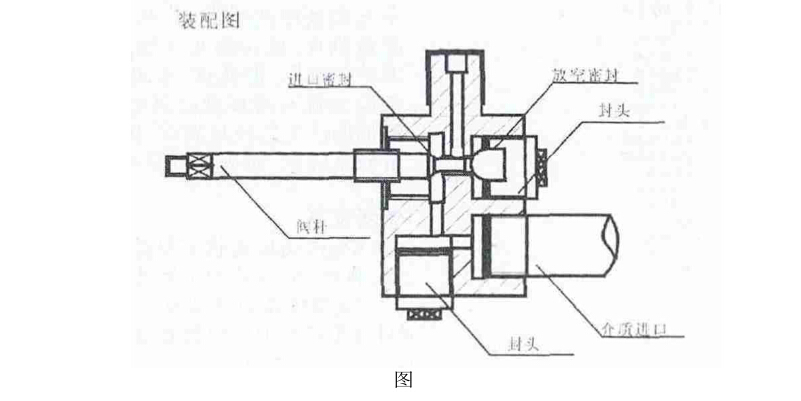

（4）裝配操作方法。見如圖。把工件組裝 好后，可以安裝在任何的工藝管網中。當要 錄取壓力表壓力時，只要打開壓力表閥門 時放空的控制部位就自動關閉。當要拆卸 壓力表時；關閉壓力表控制閥門后，放空控 制部件就自動打開實現自動放空的目的。
達到的技術指標。當關閉進液端時 放空端自動打開，當打開進液端時放空端 則自動關閉。
4.運行效果及其經濟效益
（1）經濟效益。由于雙向、自動放空壓力 表閥門實現了一個閥芯同時控制進液端和 放空端。所以它省去了部分工件，降低了加 工費用，大大降低了閥門的制造成本。
（2）運行效果。因?yàn)橐粋€(gè)閥門可以安裝 在不同的工藝管線和設備上，減少了材料 的積壓和浪費。降低了采購時的難度，節約 成本消耗，增加了操作安全系數，保證了安 全生產。
（3）遠景預測。根據其原理設計出一系 列產品：雙向、自動放空壓力表閥門，單項、 自動放空壓力表閥門（分為橫向、自動放空 壓力表閥門、立式、自動放空壓力表閥門）， 雙向、手動放空壓力表閥門。根據生產實際 需要進行選擇。因?yàn)橹圃斐杀镜?，安裝方 便，便于操作，所以具有較好的推廣應用。
5.結束語
降低了制造成本，便于操作。實現了一 個閥門閥芯控制進液端和放空端的難題； 節省材料費的支出，降低制造成本；減少勞 動強度解放了勞動力，提高了工人的勞動 效率；安全方便，減少了操作中的不安全隱 患。
