壓力容器壓力試驗用壓力表誤差值控制的規定
對壓力容器在壓力試驗過程中所用兩個量程相同并且經過校驗的壓力表出現誤差值的判斷進行論述，同時 給出受溫度影響導致壓力表指針示值誤差控制范圍的計算公式，以確保試驗壓力值的正確性。
0.引言
按TSG R0004—2009?固定式壓力容器安全技 術監察規程》及GB 150. 1 ~ 150. 4—2011《壓力容 器》有關壓力容器壓力試驗的要求，在試壓過程中 經常出現所用兩個量程相同并且經過校驗的壓力表 指針示值之間的差值（通常稱之為“誤差值”）。簽 于這種情況，對壓力表誤差值控制范圍應作相應的 規定。
1.壓力試驗
壓力容器產品在制成后，對其安全性、可靠性應 以壓力試驗的方法來保證，壓力試驗中包括耐壓試 驗和泄漏試驗兩大類方法。耐壓試驗可分為液壓試 驗、氣壓試驗及氣液組合壓力試驗三種方法。泄漏 試驗種類分氣密性試驗、氨檢漏試驗、齒素檢漏試 驗、氦檢漏試驗等。上述無論哪種試驗方法,其衡量 合格指標都是通過壓力表指針的示值來確定的，這 樣對壓力表的選用及使用范圍等應作明確的規定.
2.壓力表的規定
2.1壓力表的選用
壓力試驗所用壓力表（指以大氣壓力為基準, 用于測量正壓力的儀表），應根據壓力容器規定的 試驗壓力為最高工作壓力選用，其量程在試驗壓力 的2倍左右為宜，且不低于1. 5 ~ 3倍的試驗壓力， 壓力表表盤直徑應為100 mm。并且所選的壓力表, 應與壓力容器試壓用的介質相適用.
2.2壓力表等級的選用
壓力試驗所用壓力表精確度等級，通常情況下 按試驗壓力確定。
1?當0_1 MPa^p <1.6 MPa時，壓力表精確度 等級為2.5級；
2?當p為1.6 MPa時,壓力表精確度等級為1.6級；
3.當采用壓力真空表（指以大氣壓力為基準，
用于測量正壓力和負壓力的儀表）時，壓力真空表 精確度等級為2. 5級。
2.3壓力表的使用

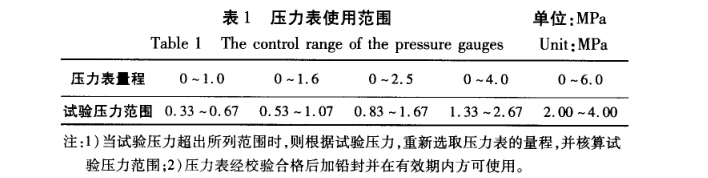

按壓力表量程在1.5倍~3倍的試驗壓力之規 定,壓力表的使用按表1規定的使用范圍選取。
壓力表使用示例如下：
示例1:某臺壓力容器產品圖樣設計壓力為1.9 MPa,要求壓力容器制成后做2. 38 MPa液壓試驗， 液壓合格后再做1.9 MPa氣密性試驗。同樣產品另 一用戶要求按中國船級社《鋼質海船入級規范》，要 求壓力容器制成后做2. 85 MPa液壓試驗，液壓合格 后再做1.9 MPa氣密性試驗。按上述兩種要求，選 取試壓用壓力表。
第一種要求：
根據已知條件:液壓試驗2. 38 MPa,氣密性試 驗1.9 MPa。按表1選壓力表量程為0~4.0 MPa,
該試驗壓力的范圍符合已知條件。
第二種要求：
根據已知條件：液壓試驗2. 85 MPa,氣密性試 驗1.9 MPa。按表1選壓力表量程為0?6.0 MPa, 該試驗壓力范圍符合已知條件中的液壓要求。而氣 密性試驗則不滿足該試驗壓力范圍，即壓力表量程 為0~6.0 MPa的下限值為2. 00 MPa,要求氣密性 試驗為 1.9 MPa,差值為 2.00 MPa-1.9 MPa=0. 1 MPa，超差為0. 1 MPa，此時做氣密性試驗要更換0 ~4_0 MPa量程的壓力表。
3.環境溫度的規定
3. 1環境溫度
壓力容器試壓場地的環境溫度，對試壓用壓力 表存在一定的影響。多年的實際經驗證明，其環境 溫度應控制在&5 X ~專35 T的溫度范圍內，當超 出此范圍時應停止壓力試驗的操作。
3.2溫度計的使用
衡量試壓場地環境溫度的基本方法是采用溫度 計測量其溫度。在試壓區域內，以4000 mm左右間 隔的距離放置兩支量程相同并經過校驗合格且在有 效期內的溫度計,溫度計的量程應> 0 T。溫度計 的檢測周期為6個月，原則上檢測季節宜為每年的 11初至下年度的3月未為1個周期，另1個周期為 本年度的4月初至10月末。試壓場地的溫度值取 兩支溫度計讀數的平均值。
3.3溫度影響
溫度影響（指當環境條件的其他參數均保持在 參比時，由于溫度參數的變化影響引起的誤差）是 導致壓力表誤差的重要因素,參比工作條件的環境 溫度為20 ±5 I。
當壓力表使用的環境溫度偏離20 ±5 T時,壓 力表的指針示值誤差(包括零位置）應不超過式（1) 規定的范圍。
A - ± (S + kAt) (1)

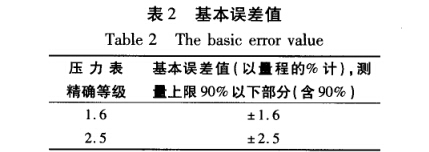

式中，4為試壓場地環境溫度偏離20 ±5 t時的示 值誤差允許值，表示方法與基本誤差值相同,％ ;5 為按表2規定的環境溫度為20 ±5 T時的基本誤差 限絕對值，％ ; k為溫度影響系數，其值為 0.04%/T;AtS| L-t, |0;?2為取試壓場地環 境溫度在多5T ~每35T范圍內的任意值，1為 當G高于25T，為低于151，為15T.
4.壓力表誤差值的規定

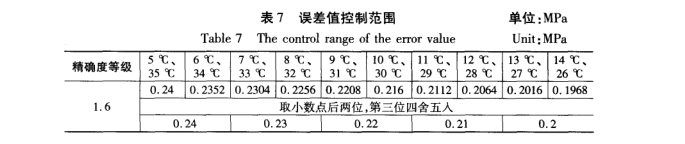

依據第2. 2節的規定對壓力表量程為0 ~ 1.0 MPa、0 ~1.6 MPa、0 ~2.5 MPa、0 -4.0 MPa、0 ?6.0 MPa，按式（1)計算后規定其各量程的誤差值。對其他精確度等級及量程的壓力表，其誤差值的規定按 式（1)計算即可。

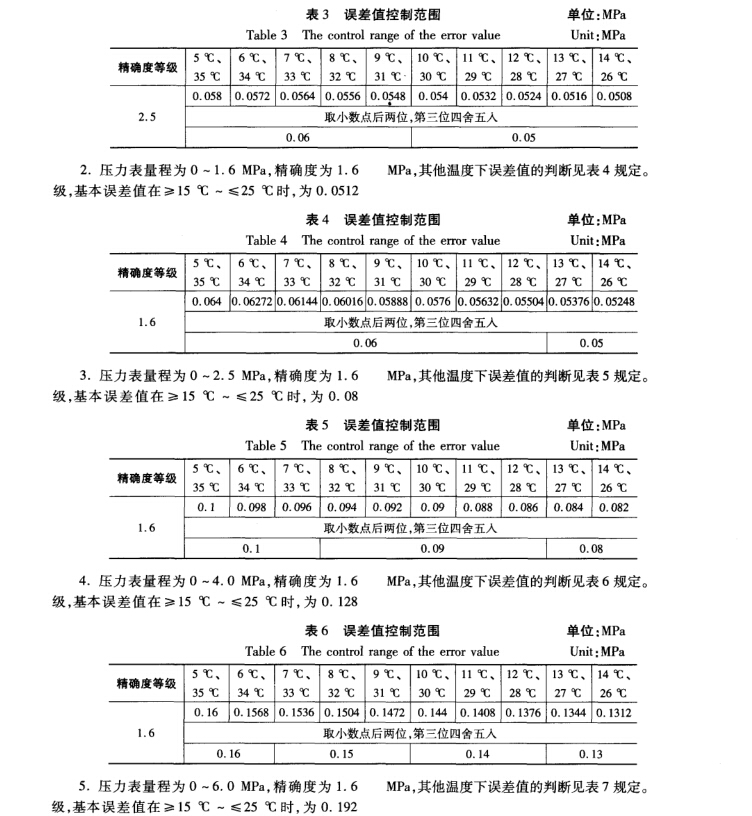

壓力表量程為0 ~ 1. 0 MPa，精確度為2. 5級,基本誤差值在為15 V ~客25冗時，為0.05 MPa,其他溫度下誤差值的判斷見表3規定.
壓力表使用時誤差值判斷示例如下：
示例2:某臺壓力容器產品，圖樣設計壓力為 2. 1 MPa，要求制成后進行2. 31 MPa的氣壓試驗。 圖1所示為所選的試壓用壓力表，兩支溫度計顯示 試壓場地環境溫度為6T。一塊壓力表指針示值為 2.31 MPa,另一塊壓力表指針示值為2.17 MPa。計 算兩塊壓力表誤差值是否符合規定。
圖1試壓過程壓力表 Fig. 1 The pressure gauges during pressure test
根據已知條件： 1)液壓試驗壓力為2. 31 MPa。壓力表量程為0 ~4.0 MPa,精確度等級為1.6級，所選的壓力表符 合表1規定。
試壓場地環境溫度為6 t，兩塊壓力表誤差 值為 2. 31 -2. 17 MPa=0.14 MPa。按式（1)4 = ±
(S + kAt)計算；其中5按表2取1. 6%，A：取 0.04%/^ ,At= | t2-tl | ,t2為實測環境溫度的 平均值取6尤，當《2低于15弋土取15 T，即A =
| | = | 6-15 | =9
將上述有關條件代入式（1)4= ±(8 +kAt)= ± (1.6% +0.04%/^ x9 t) = ±1_96%;量程為 4.0 MPa,故厶=1.96% x4 MPax2 =0.1568 MPa。 因誤差值為0. 14 MPa小于4的計算值，所以
此誤差值在控制范圍內。
5.結語
在壓力容器試壓過程中，通過對壓力試驗方法 的確定，怎樣選取所用壓力表的量程范圍、精確度等 級及壓力使用的范圍做出規定。尤其對壓力試驗中 所選的兩塊壓力表，由于環境溫度的影響所造成的 誤差值，對其如何判斷、控制做出明確的規定。為保 證壓力容器試壓過程中按規定操作提供了依據。
