電接點壓力表設定點偏差和切換差的一種檢定方法
JJG52-2013《彈性元件式一般壓力表、壓力真空 表和真空表檢定規程》規定了電接點壓力表的設定點 偏差和切換差的允許范圍。對這項計量性能的檢定， 需要利用電接點信號發訊的輔助設備才能完成，即通 過觀察其發訊信號的變化判定和記錄控制線路接通 或斷開瞬時的實際壓力（標準壓力值），再和壓力設定 值進行比較，計算相應的設定點偏差和切換差。雖然 檢定規程對所使用的信號發訊設備沒有具體規定，但 實際檢定中，通常采用萬用表或相關的信號發生裝 置。筆者從多年的壓力表檢定工作中發現，這些方法， 要么操作麻煩，有時需要兩人配合才能完成，工作效 率低，而且容易產生較大的人為誤差；要么需要配置 信號發生器等專用設備。這給基層檢定機構增添很多 不便，有的甚至忽略此項目的檢定。以下介紹一種價 格低廉，容易實現的電接點壓力表設定點偏差和切換 差的檢定方法。
所用元器件及材料：小燈泡2個(額定電壓為1.5V- 3.0V);干電池1~3節；開關1個；電源線若干。

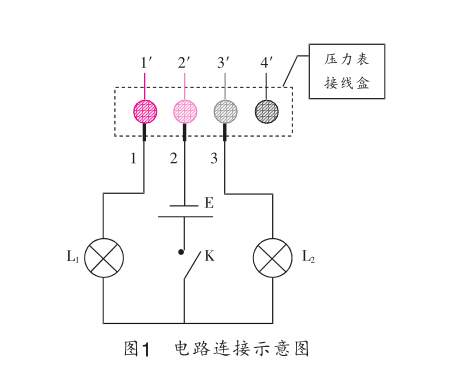

可事先將上述元器件按如圖1所示電路圖連接： 其中L和^為小燈泡，ES干電池（組），K為開關。1、2 和3為3個預留接線頭，檢定時分別與電接點壓力表的 上限接線端（1')、公共端(2,)和下限接線端[3’)相連 接(4’為電接點壓力表的接地端）。
設定點偏差的檢定操作方法：將被檢壓力表和標 準壓力表安裝在壓力表檢定裝置上（按JJG52-2013的 規定對壓力表示值誤差進行檢定合格），再將1、2和3 預留接線頭分別連接到壓力表接線盒上的1’、2’和3’接線端上。按照電接點壓力表設定點偏差規定的檢定點, 調整好下限設定值0和上限設定值巧的定位指針后 合上開關K，此時小燈泡L和L2均為熄滅狀態（即下限 端與公共端、上限端與公共端均斷開）。通過加壓泵緩 慢對被檢壓力表和標準表加壓，被檢壓力表示值指針 隨之帶動電接點信號裝置的“金屬觸頭”一起偏轉。當 觀察到小燈泡U開始發亮?xí)r（下限端與公共端接通瞬 間），即停止加壓，并記錄此時標準表示值尸?;繼續緩慢 加壓，當觀察到小燈泡L〗熄滅的同時，L開始發亮（下 限端與公共端斷開，上限端與公共端接通瞬時），即停 止加壓，并記錄此時標準表示值Pffi。那么，下限設定點 偏差AfPfPtn，上限設定點偏差。
切換差的檢定操作方法：緊接上述過程，繼續緩 慢加壓，使試驗壓力明顯大于設定上限值（但不能大 于壓力表測量上限）后停止加壓。在此過程中，小燈泡 L2應熄滅、。是發亮的（下限端與公共端斷開，上限端與公共端保持接通）。然后通過壓力泵緩慢減壓，被檢 表的示值指針回轉，當觀察到小燈泡L2重新發亮的同 時匕丨熄滅（即下限端與公共端又接通，上限端與公共 端斷開），記錄此時標準表示值;繼續緩慢減壓，當 小燈泡L再次熄滅時（下限端與公共端斷開），記錄此時標準表示值P。/。那么，下限值切換差A(yù)/=Pra-P。/，上 限值切換差A(yù)/ =Pe-P2。
重復上述過程，檢定其他設定點偏差和切換差。
利用以上方法檢定電接點壓力表的設定點偏差 和切換差，操作簡便、人為誤差小、檢定結果可靠。
