淺析一種壓力表新型在線校準方法
文章主要對目前常用的壓力表校準方法進行了簡單介紹，并對不易拆卸的壓力表校驗進行了兩種實 用校驗方法的論述。重點介紹了一種使用智能化全自動sf6密度繼電器校驗儀器進行壓力表的在線校準方法，并通過現場試驗進行了該校準方法的可行性驗證。
壓力表廣泛應用于工業工程控制和技術測量 領域中氣體、液體、蒸汽的壓力以及真空的測 量。壓力表作為對壓力參數進行顯示、調節、控 制的專用儀表，其儀表的測量有效性關系到產品 質量的高低、安全的穩定。
大多數企業實行的將現場壓力儀表離線送檢 方式（即送到企業內或企業外專業實驗室檢定/ 校準，一般范圍為0~100MPa),由于有些場合 中壓力表拆裝不便、離線檢定/校準所費時間較 長，對生產控制造成一定影響。再者送檢壓力儀 表是在實驗室標準狀況下進行檢定/校準, 與現場的工況狀況條件差別較大；又兼送檢/取 回增大成本且途中難免有時會有磕碰振動等；都 與其預期使用的有效性、準確性、經濟性有相當 的客觀差距。
目前如何能夠?qū)Σ簧婕肮に嚳刂苹驈?qiáng)檢范圍 的壓力表進行現場校準既提高校準效率又確保壓 力表的校準質量，是本文所要闡述的主要內容。
1.壓力表常用的校準方法
備用表法：準備兩套儀表，當在用壓力 表即將到期時，將另一套送檢，然后可用最短的 時間換下在用壓力表。
旁通法：在壓力表安裝設計時就要求安裝三通閥門，在用壓力表到期時，可以關閉通往 壓力表的閥門，換上新檢定的壓力表，再打開通 往壓力表的閥門。
自然周期法：將壓力表的檢定周期設定 為與生產設備的大修期同步，無論壓力表是否到 期，在設備大修的時候同時安排壓力表的檢定。
一次性校準法：對于壓力測量無準確度 要求的，壓力表可以執行一次性校準。在安裝前 進行校準合格，以后不壞就不換。
現場確認法：對于某些準確度要求不高 的測量點，也可以由計量確認員到現場對壓力表 是否能正常使用進行確認，必要時，計量檢定員 可以隨同計量確認員一起予以配合。
2.在線校準比對方法綜述
實用型對壓力儀表的校準方法
（1）在距擬被校準的現場壓力儀表的適當范 圍內，在同一管道上用專用管道打孔器打出導壓 管路，在導壓管路中間安置一截止閥（截止閥處 于關閉狀態），截止閥后的接口處安裝壓力變送 器與擬被校準儀表同規格的受控有效標準壓 力表。
（2）緩慢開啟截止閥至全開，待管道內流體 介質充分進入標準表內數分（鐘）后，分別讀取兩塊表的指示值，通過比對兩表的壓力值完成對 現場壓力表的校驗。
2.2理想型對壓力儀表的校準方法
（1）在流體介質管道上，關閉在用（即擬被 校準）的現場壓力儀表的‘‘截止閥1 ” （該截止 閥處于關閉狀態），并在截止閥后適當延長導壓 管路。
（2）在延長導壓管路上安裝一只三通，三通 的直管口的接口處安裝在用的指示為零的壓力 儀表。
（3）三通的丁字管口的接口處新安裝‘‘截止 閥2” (該截止閥也處于關閉狀態）。在‘‘截止閥 2”后接壓力‘‘專用校驗管”至簡易流動‘‘壓力 校驗臺”上預置的‘‘專用校驗管接口”。
（4）“壓力校驗臺”上還預置有受控、有效 的相應型號規格的標準壓力表，檢查無遺漏后， 逐一緩慢開啟截止閥1、截止閥2至全開；數分 (鐘）后，分別讀取兩塊表的指示值，完成對壓 力表的現場校驗。
2. 3使用自動檢定系統現場校驗方法
利用壓力傳感器在檢測壓力時直接輸出電信 號的特點，通過微型計算機易于組成自動檢定 系統。
3.新型壓力表現場校準方法

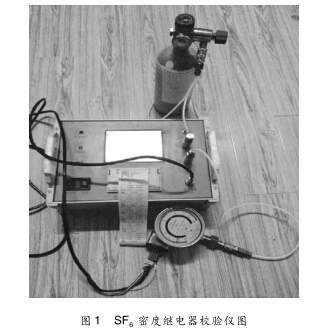

sf6密度繼電器校驗儀采用高精度壓力傳感 器及高速率A/D轉換器，結合32位高性能微處 理器能在現場對各種壓力表進行性能校驗，能 準確測量信號動作時當前溫度下的壓力值，自 動完成任意環境溫度對2 0 °C時的標準壓力換算， 并且可即時打印、存儲測試數據以備查閱，同 時自動識別測試過程中的故障。外觀如圖1 所示。
將被校SFe密度繼電器、待校驗壓力表或密 度表和儀器的測試接口連接，檢查確認各部連接 正確，再打開儀器電源進入測量界面。（需采用 外接交流220V為儀器供電。。
在主菜單中選擇進入壓力表校驗功能，先將 被校壓力表正確連接到測試回路，輸入“設定”值，按確定進行測試。充氣過程結束后，按 “確定”鍵進行調節，完畢后按“設定值1 ”設 置進行下一值測試，按“確定”進行測試或者按 ‘‘返回”退出測試，打印壓力表校準結果。由此 完成壓力表的在線校驗。

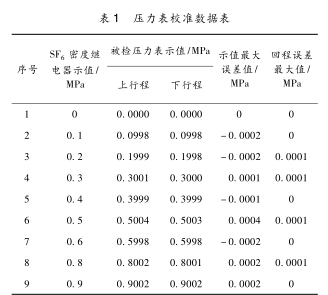

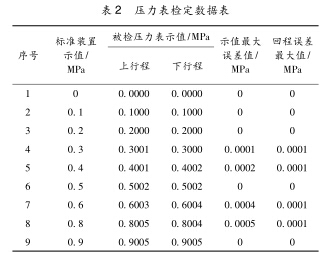

現場用SR密度繼電器對一只型號為 Const 211的0. 1級壓力表按照檢定規程進行校準，數 據如表1所示。在實驗室用0.02級的一等標準 活塞式壓力計對該壓力表按照壓力表檢定規程進 行檢定，檢定結果如表2所示。
通過兩種方法的對比，發現被檢壓力表10個 點的示值誤差最大值及回程誤差最大值均在允差 內，且兩種方法得到的數據值相差極小。此后又 通過不同等級的壓力表用同樣的比對方法進行試 驗研究，通過對測量數據進行分析，發現使用sf6 密度繼電器在線校準法不但操作便捷，而且測量 值也與實驗室標準裝置相差極小，故采用此種在 線校驗法切實可行。
4.結束語
目前在生產和工作現場對壓力儀表及壓力測 量控制系統進行校準工作日漸增多，本文研究的采用S&密度繼電器現場校驗壓力表，能減少和避 免環境及工作條件不同而引起的誤差，提高現場 校驗準確度，并且提高了工作效率。該新型壓力 表在線校準方法具有一定的推廣意義。
