談《對〈精密壓力表的測量不確定度〉一文 的不同理解》的建議
《中國計量》2013年第1期刊出了《對〈精密壓力表 的測量不確定度〉一文的不同理解》，其中提出“對標 準不確定度分量的分析計算中以一只量程為(0~2.5) MPa、準確度等級為0.4級的精密壓力表為分析對象， 以量程為(0.1~6)MPa、準確度為0.05級的活塞式壓力 表為標準器進行分析計算。認為該例存在標準器選用 錯誤。該例中標準器的允許誤差絕對值為（6-0.1)x 0.05%=0.00295MPa ”
1.壓力計量中沒有“活塞式壓力表”這種儀器儀 表，應該是“活塞式壓力計”。
2.量程是指“標稱范圍兩極限之差的模”。它是指 標稱范圍的上限即最大值減去其下限即最小值所得 之差值的絕對值。例如，精密壓力表的上限為2.5MPa， 下限為OMPa,則其量程為I 2.5-0 I MPa,即為 2.5MPa。引入量程的概念的主要用途是可以方便地確定測量?jī)x器的引用誤差。

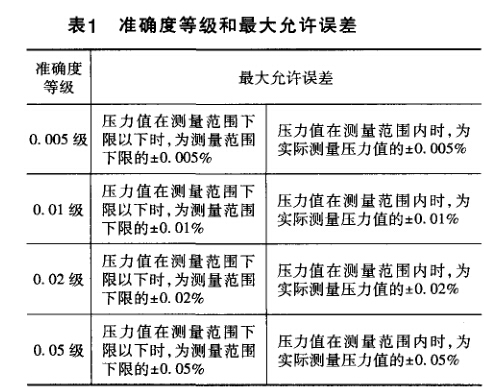

3.JJG59-2007《活塞式壓力計檢定規程》中4.1準
確度等級是這樣規定的：“活塞式壓力計的準確度等 級和最大允許誤差應符合表1的規定”。
活塞式壓力計必須標明標稱范圍和測量范圍， 測量范圍下限無法確定的按測量范圍上限的10% 計算。當然活塞式壓力計的測量范圍和標稱范圍可 以相同。
如果標稱范圍為（0.1~6)MPa,活塞式壓力計是 否可以檢定測量上限為2.5MPa、準確度等級為0.4 級的精密壓力表呢？
壓力為（0.1~0.6)MPa時，活塞式壓力計的最大 允許誤差：A=± (0.05%x0.6MPa)=±0.0003MPa ；
壓力為（0.6~6)MPa時，最大允許誤差： 厶=±〔0_05%><(0.6~6)]^3之間的任一壓力〕； 當壓力為2.5MPa時,最大允許誤差： A=±(0.05%x2.5MPa)=0.00125MPa。

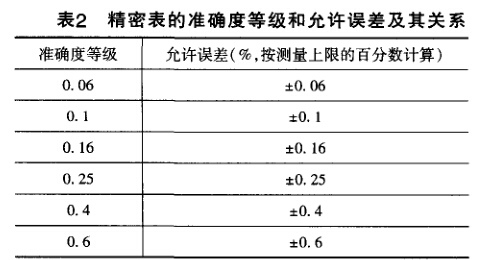

測量上限為2.5MPa、準確度等級為0.4級的精密 壓力表的允許誤差：根據JJG49-1999《彈簧管式精密壓力表和真空表檢定規程》之3.1,可得精密表的準確 度等級和允許誤差及其關系如表2所示。
測量上限為2.5MPa、準確度等級為0.4級的精密 壓力表的允許誤差：A=± (0.4% x2.5MPa) =±0.01MPa。 JJG49-1999之5.2.1.1還規定“對標準器的誤差要求標 準器的允許誤差絕對值應不大于被檢精密表允許誤 差絕對值的1/4。"
測量上限為2.5MPa、準確度等級為0.4級的精密 壓力表的允許誤差絕對值的1/4是0.0025MPa。
綜上所述，標稱范圍為(0.1~6；)MPa的活塞式壓力 計在壓力為(0.1~0.6)MPa時，活塞式壓力計的最大允 許誤差絕對值為0.0003MPa ；
當壓力為2.5MPa時，最大允許誤差絕對值為0.00125MPa，均小于測量上限為2.5MPa、準確度等級 為0.4級的精密壓力表的允許誤差絕對值的1/4 (0.0025MPa)。
所以，用(0.1~6)MPa的活塞式壓力計檢定測量上 限為2.5MPa、準確度等級為0.4級的精密壓力表不存 在標準器選用錯誤。
