采油測試壓力表檢定裝置技術評定
采用一支相對穩定的準確度等級為1.0級、量程為0~30MPa的一般壓力表，按照J(rèn)JF 1033-2008《計量標準考核規范》，同 時結合JJF 1059.1-2012《測量不確定評定與表示》的要求，對建標后的采油測試壓力表檢定裝置進行技術評定和校驗，實現、保 存和復現對采油測試壓力表的量值傳遞。在一定范圍內開展一定準確度等級采油測試壓力表的校準或檢測，以達到對該采油 測試壓力表檢定裝置進行復查考核的相關要求。結果表明，準確度等級為0.25級的壓力表檢定裝置，重復性考核符合JJF 1033-2008相關條款的要求，可以完成L0級及其以下的壓力表的校準工作。
采油測試壓力表檢定裝置被廣泛地應用于油 田壓力表校準、檢測，建立其相關標準以來，各個廠 家生產制造的計量校準裝置,對于使用者來說除了 按照操作手冊正確操作與維護外，必須按照計量標 準考核規范的有關規定對其開展不確定度評定。
這是考核該壓力表檢定裝置，是否可以持續有效地 開展一定準確度等級壓力表的校準、檢測工作的先 決條件。
1.采油測試壓力表檢定裝置概述
采油測試壓力表計量系統是由計算機控制，以 力的平衡原理和帕斯卡定律為基礎,采用高精度壓 力傳感器。在對被測儀器儀表校準過程中，能靈活 設定壓力，對機械加壓系統進行閉環控制。計算機 根據所設定的壓力值控制系統驅動絲杠旋轉推拉 活塞調節壓力。壓力能等值傳遞到精密壓力表和 被測的一般壓力表。通過高精度壓力傳感器記錄 壓力值并反饋給計算機系統，計算機系統根據壓力值調節絲杠的旋轉方向及速度，直到壓力值滿足測 試精度要求。其準確度等級為0.25級，量程為0~ 60MPa。采油測試壓力表的工作溫度為(20±5)T， 相對工作濕度在85%。
2.試驗結果與分析
2.1采油測試壓力表檢定裝置重復性試驗
2.1.1采油測試壓力表檢定裝置重復性測量
在工作溫度為（20±5)T、相對濕度專85%的校 準環境條件下，選一支相對穩定測量范圍為0? 30MPa、準確度等級為1.0級的采油測試壓力表。在 重復性條件下，用該裝置在被測壓力表測量范圍內 選取30、20、10MPa 3個壓力點，每年進行10次獨立 重復測量。
根據貝塞爾公式：
式中:S為標準偏差為測量次數;為各次 的測量值,i=l…n0

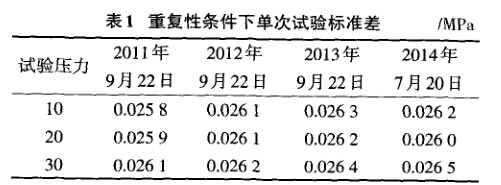

由公式（1)計算得到的單次試驗標準差結果， 如表1所示。
2.1.2采油測試壓力表檢定裝置測量不確定度評定 被測壓力表與精密壓力表之差，用AP表示，計 算公式如下：
AP=PrPa. (2)
式中：P,為采油測試壓力表的示值，M Pa; P。,為 采油測試壓力檢定裝置精密壓力表的標準值，MPa。
輸人量P,主要來源采油測試壓力表示值的不確 定度，可以通過連續測量得到測量列，采用A類評 定，用!4*)表示。通過表1可知,該裝置經過4年的 時間對同一采油測試壓力表3個不同壓力點進行重 復性測量，取其12組單次試驗標準差的最大值為重 復性測量結果，即S=0.026 5MPa。

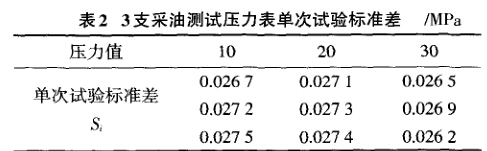

任意選取3塊同類型的采油測試壓力表，每塊 在30、20、lOMPa連續測10次，共得9組測量列,每 組測量列分別按公式（1)計算得出的單次試驗標準 差，如表2所示。
根據公式（1)，由表2計算可得合并樣本標準 &=2.70xl(T2MPa。
實際情況是在重復性條件下測量2次，以2次 測量算術平均值為測量結果，得：
5
uM=-^=1.91xlO_2 MPa (3)
42
輸人量凡主要來源于采油測試壓力表檢定裝 置精密壓力表標準值的不確定度，采用B類評定，用
表示。采油測試壓力表檢定裝置的準確度等級 為0.25級，量程為0~60MPa,其最大允許誤差 P,??=60x0.25%=0.15MPa,由于該裝置任意點的測量 示值100%落于59.85?60.15MPa區間，P_即為分散 區間的半寬。故根據JJF 1059.1-2012『"按B類標準
方法評定。按式(4)計算：Ui(x)= (4)
式中4是與分布狀態有關的常數，取k=芯。 所以采油測試壓力表檢定裝置精密壓力表標準 值的B類不確定度為：Ui(*) =0.086 6MPa。對于其他 分量引人的B類不確定分量,如環境溫度引人的標準 B類不確定度分量,精密壓力表工作環境溫度為(20± 5)^,溫度變化使壓力示值產生的誤差對測量結果影 響微小，可忽略不計;再如校準人員估讀引人的B類 不確定分量，按照規程要求1_0級壓力表估讀所產出 的i鍵綱難果影響微小，也可忽略不計。
示值誤差合成標準不確定度評定a辦)，采油測 試壓力表示值與采油測試壓力表檢定裝置精密壓 力表標準值的不確定度的輸人分量彼此相互獨立， 其靈敏系數為+1或-1,故u如)可按式(5)計算：
U,(x)== Jul(x) + ul(x) (5)
計算得到 ?,(.?)=8.87xl0'2MPao 由于本次評定為采油測試壓力表檢定裝置對采油 測試壓力表校準的結果，且測量結果可能為正態分 布，依據JJF 1059.1-2012相應條款，按式(6)計算: Ugs-K u,(a;)=l.77x10 1 MPa _) (6)
2.1.3采油測試壓力表檢定裝置重復性考核結果 由于表1的重復性測量結果S=2.65xlO_2MPa<&= 2.70xlO-2MPa，同時也小于測量不確定度評定結果的 合成標準不確定度af(4=8.87xl0—2MPa，因此其重復性 考核符合JJF 1033-2008的相關條款的要求pl。
2.2采油測試壓力表檢定裝置穩定性試驗

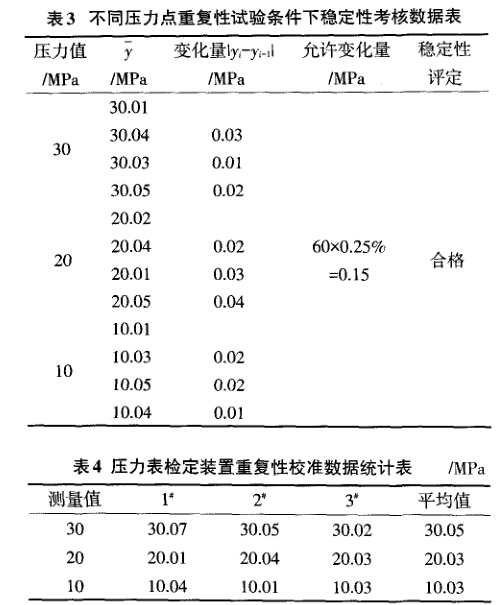

采油測試壓力表檢定裝置于2009年建立標準 以來,至2012年進行復查標準。對同一支相對穩定 的壓力表在30、20、10MPa 3個壓力檢定點下，每年 分別重復測量10次，取每次算術平均值作為測量結 果，以相鄰兩年的測量結果之差作為該時間段內計 量標準的穩定性考核，其結果見表3。
由表3可知，由于相鄰兩次重復測量結果之差 ir-r-.i，均小于計量標準的最大允許誤差的絕對值， 即：
lr-r,-,l<Pm?=60x0.25%=0.15MPa (7)
因此計量標準的穩定性考核符合JJF 1033- 2008的要求。
2.3采油測試壓力表檢定裝置校準結果驗證
采用比對法對采油測試壓力表檢定裝置校準 結果進行驗證，來考核多臺同準確度等級的采油測 試壓力表檢定裝置。將同一支采油測試壓力表所
得到的測量結果的平均值作為被測量的最佳估計 值，以考核校準結果的可信程度以及驗證校準結果的不確定度的合理性|3—51。選用另一支穩定的采油 測試壓力表，用同一型號的3臺裝置對其不同壓力 點進行校準，其測量結果如表4所示。
在表4中，已知被測壓力表在1號采油測試壓 力表檢定裝置（建標裝置）給定30MPa下測量結果 yu=30.07MPa。而上述3臺采油測試壓力表檢定裝 置得到的測量結果的平均值為30.05MPa，則其應滿 足公式(8):
l^~u^ ⑶ -\l 71
式中，ra=3，t/f [/95= 1.77 x 10-1 MPa (隊為擴展不 確定度）。
代人數值得：
=1.45x10 1 MPa。
其30MPa下校準結果的差值：
yhh-y =]30.07-30.051 =0.02 MPa；
同理可得
20MPa下校準結果的差值：
r,ab- j =120.01-20.03l=0.02MPa。
lOMPa下校準結果的差值：
ykb - y 二丨 10.04-10.03丨=0.0]MPao
由于上述的i愼結果均小于
■\j Tl
所以經過驗證，3臺采油測試壓力表檢定裝置均滿 足校準方法的要求，可以完成1.0級及其以下的采 油測試壓力表的校準工作|6_81。
3.結論
對建標后的計量標準器進行計量標準技術 評定，可有效地檢驗其穩定性、重復性等計量特 性，還可以定量化的考核其對測量結果質量保證 程度。
計量標準器的重復性試驗結果的有效驗證， 可以采用多點多次方法計算合并樣本標準差。
通過對0.25級采油測試壓力表檢定裝置復 查考核，能夠驗證該裝置是否可以持續開展下一等 級采油測試壓力表的校準、檢測工作。
