一般壓力表檢修心得
本文簡要介紹了彈性元件式壓力表檢定中常見的問題及解決辦法。
1.概述
彈性元件式一般壓力表因其很高的機械強度以及生產方便等特 性，被廣泛應用于油氣傳輸、熱力管網、供水供氣系統、車輛維修保 養廠店等工業流程和科研領域。壓力表示值的準確與否是控制和調節 生產和試驗過程，保證安全，測量數據及數據處理準確可靠的關鍵。 筆者根據日常工作，總結了壓力表檢定中常見的問題及其解決方法。
2.壓力表接頭
壓力表檢定，最頭痛的就是要解決“漏”的問題。這就需要檢定 人員了解并熟悉幾種常見的接頭知識：
2.1公制螺紋和英制螺紋
公制螺紋用螺距來表示，單位為mm。美英制螺紋用每英寸內的 螺紋牙數來表示，單位為英寸。一般會用“分”來稱呼螺紋尺寸，一 英寸等于8分，1/4英寸就是2分，以此類推。
2. 2 圓柱管螺紋和錐管螺紋
圓柱管螺紋主要采用墊片防漏，而錐管螺紋則需要使用“生料帶”

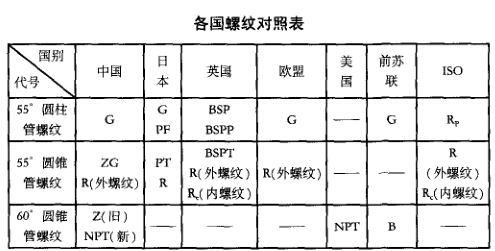

來防漏。只是各國的螺紋代號不同，使用時需要認真識別（見下表）。
3.—般壓力表的調修
現在的一般壓力表量產價格已經非常便宜，一些企業遇到壞表就 直接丟棄了，造成了極大的浪費。一般壓力表的一個很顯著的特點就 是經濟耐用，大多情況下述是有很大的維修余地的。這就需要維修人 員做出很好的判斷，在什么情況下選擇維修什么情況下可以選擇直接 報廢，重新申請購買新表。
3. 1零點超差
現象：（1)壓力表的指針偏離零點超過允許誤差；（2)是沒有 靠在止銷上；（3)指針指示端處于零點限止釘之后。
解決辦法：（1)如果壓力表指針偏轉過大，指針停留在測量上 限的1/2?3/4范圍內的任一位置上，這種情況很可能彈簧管已經產 生永久變形，維修已經沒有必要，可以選擇報廢；（2)大多數情況 下是因為負荷沖擊較大或是壓力表有過撞擊，只需取下指針重新安裝 調校即可。
3.2壓力表不升壓
現象：壓力表加壓后，指針無變化，不升壓。
解決辦法：（1)檢查壓力校驗臺油路/氣路是否暢通，有無堵 塞的位置，適當疏通；（2)很可能是壓力表彈簧管堵塞，用細鐵絲 疏通即可。（3)疏通后若仍不升壓，則可能是彈簧管漏油或齒輪磨 損過于嚴重已經無法傳動，直接報廢。
3.3指針刮表盤/玻璃
現象：壓力表指針在檢定過程中有刮表盤或是玻璃的問題。
解決辦法：（1)檢查指針是否有彎折現象，整理修復；（2)檢 查表盤是否有彎折現象，整理修復；0)注意檢査壓力表中心軸是 否傾斜，可用平口鉗調正。
3.4壓力示值誤差線性變化
現象：在檢定的過程中，壓力表的示值誤差隨著壓力的增大而增 大或減小。
解決辦法⑴開表后,彈簧管明顯變形或是游絲紊亂可直接報鹿 (2)壓力表示值誤差隨壓力增大而增大，可將壓力表拉桿調節螺絲 向外移動一小段距離，即減小彈簧管自由端與連接桿的夾角，從而減 小傳動比；（3)壓力表示值誤差隨壓力增大而減小，可將壓力表拉 桿調節螺絲向內移動一小段距離，即增大彈簧管自由端與連接桿的夾 角，從而加大傳動比。最終達到示值與約定真值相吻合的目的。
3.5輕敲位移超差
現象：（1)在增減負荷過程中，當輕敲外殼后，指針擺動不止； (2)全量程范圍內，只有某點或某幾個點的輕敲位移超差；
解決辦法：（1)檢査表盤和表殼固定螺絲是否松動；（2)游絲 是否紊亂，如已經紊亂可直接報廢；（3)扇形齒輪與中心齒輪是否 因磨損現象無法很好嚙合，可適當調整齒輪嚙合位置，若無調整余地 選擇報廢；（4)撥開扇形齒輪，適當?shù)貙⒂谓z放松或盤緊，以增加 起始力矩。
3.6回程超差
現象：正反行程示值之差的絕對值超過最大允許誤差，即回程誤 差超差。
解決辦法：回程超差說明彈簧管彈性形變變性，直接報廢。
3.7跳針
現象：（1)指針回轉遲鈍，有突跳現象；（2)在某一個示值位 置有明顯跳針現象。
解決辦法：（1)可能因傳動件間配合間隙過小，造成卡頓，可 適當調整配合間隙。（2)檢查傳動件間的活動配合出有無污潰存在， 例如扇形齒輪與中心齒輪間，拉桿調節螺絲與拉桿間等。可用齒輪鋼 刷清潔污漬。
3.8指針不能恢復零位
現象：檢定正常，回程泄壓后，指針無法回到零點。
解決辦法：（1〉游絲盤的不緊，增大游絲轉矩；（2)很可能是 因為彈簧管變形、齒輪間嚴重磨損咬死或游絲混亂造成，可以直接報廢。
3.9示值不穩定
現象：當負荷穩定時，指針的指示值呈現出逐漸下降的趨向 解決辦法：（1)檢查接口選擇是否正確，有無漏油現象；（2) 彈簧管漏油，報廢。
4.小結
本文是通過壓力表工作中遇到的實際問題總結的一些心得體會， 希望可以給新入行的從事壓力表檢定和維修的工作人員一些啟示。
