壓力表半自動化檢定系統的組建及應用
壓力表半自動化檢定系統具有多種優勢,適用于各類壓力表檢測，目前已成為壓力測算技術的主要前進 方向。文章介紹了半自動化檢定系統的主要構成元素和工作原理,并結合實際案例,分析了壓力表半自動化檢定系統 的組建和應用方法。
1.半自動化檢定系統的主要構成元素和工作原理
1.1構成元素
壓力表半自動化檢定系統的構成元素較為復雜，主要 包括了壓力制造儀、壓力板塊、CST2009數字壓力檢測器、 計算機、打印機、系統檢定軟件和以上元素之間所用的通 信電纜等。在半自動化檢定系統當中，可以采用CST2009 數字壓力檢測器作為檢定設備的標準儀器,并配置6個量 程不同的壓力板塊，其量程可分別設定為0_150kPa、 0_250kPa、0_1M Pa、0_5M Pa、0_25M Pa 以及 0—50M Pa。然后 將標準器的精確度調整為0.05級，可適用于檢測0.25和 0.5級別的精密壓力表及數字化壓力測算器。此外, CST2009還可以精確地檢測出直流電流電壓和24V的直 流電壓源,通常可以運用于檢測壓力傳感器。
1.2工作原理
在該檢定系統的操作下,計算機可以利用專門的通信 電纜，經由R S-235串聯接口，和標準表中CST2009數字 壓力檢測器的RS-235串行接口連接起來,從而在檢定系 統軟件的調控之下，準確檢定出目標壓力表的實際數據。 此外,該系統還能自動搜集目標檢定壓力表的參數，再針 對全部測試數據展開誤差運算和數據整理,最終判定出檢 測結果是否達到相關標準,并自動生成檢測報告與檢定證 書。

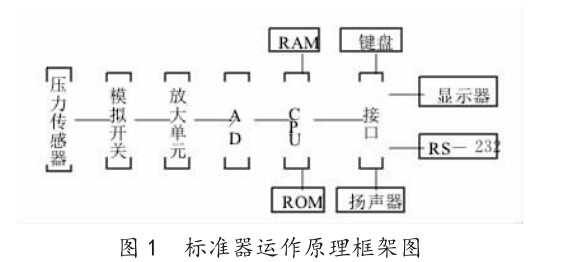

半自動化檢定系統中，標準器的工作原理則是利用 CST2009數字壓力檢測器,結合新型集成壓力傳感器與高 精確度的放大單元、A/D轉換儀等，針對全量程的溫度差 值實施嚴格補償，并運用單片機完成各類參數的處理、解 析以及運算，最后將面板薄膜開關當做操控載體,設置好 系統內部的各項功能。其檢定結果會通過液晶顯示器或 是RS-235接口從計算機展示出來。其具體原理框架圖如 圖1所示.
2.壓力表半自動化檢定系統的組建和應用方法

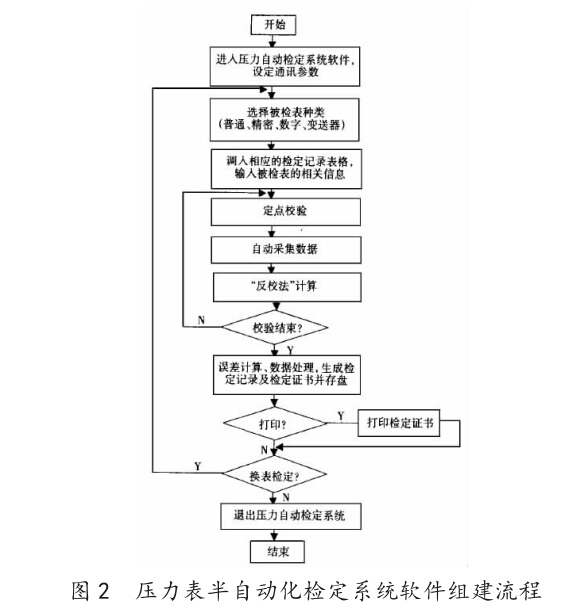

(1)檢定系統軟件的組建。該系統的檢定軟件是在 Windows中文操作系統的管理之下，經由visual basic5.0 語言研發形成。系統在打印過程中會運用到word軟件，因 此在操作該軟件時必須要在計算機內安裝word處理工 具。半自動化檢定系統包含了常規壓力表檢測、高級壓力 表檢測以及壓力變送器檢測這三大流程。在該系統的管 理下，計算機只能和標準表CST2009的壓力檢測器實行 通信。而自動搜集數據的過程中，該系統也只能搜集到標準表內部的壓力數值與電流、電壓數值。因此,在對壓力表 實施檢定時,半自動化檢定系統通常會運用“反校定法”進 行檢測。該方法主要是利用人工調控壓力系統中的調節 閥門，并把目標壓力表的指針固定在某一檢測點上,使壓 力數值能夠維持在穩定狀態。在檢定軟件的調控之下,計 算機可以自動搜集CST2009顯示的數據，并在程序設計 過程中利用科學的運算方法把檢測數值轉變?yōu)檎ＤＪ?/span>, 從而使其充分滿足國家計量檢定標準的相關需求。“反校 定法”的運算公式可以表示為：被檢壓力表數據（運算 =2 x檢定點的實際數值-標準表的顯示數值。半自動壓 力表檢定系統的軟件組建流程如圖2所示.
(2)應用方法。①要依據目標壓力表的量程,挑選出適 當的壓力板塊,確保該板塊和主機量程保持一致,再把板 塊連接到壓力制造儀上，把電信號連接口接到CST2009 壓力板塊接口中。②打開壓力調控閥門，讓壓力制造儀連 通大氣,假如這時CST2009壓力顯示數據沒有清零,就可 按下“壓力清零” 一鍵,使所有壓力數據歸零,避免檢定誤 差。③在W indows的運作之下,壓力表半自動檢定系統軟 件在操作過程中必須檢查計算機和RS-235串口通信線 是否連接完善,再確保使用的串口 C0M1及COM2都尚未 被別的系統使用。④在主界面下,點擊“運行數據設置”這 一按鍵,設定好通信數據,并點擊“目標壓力表檢測類型”， 確定出目標檢定種類，錄入壓力表的有關訊息,例如制造 商、編號、精確度級別、檢定區間等,然后點擊“自動搜集數 據”。⑤從零開始增加壓力，等數值穩定之后再逐點檢測， 直到壓力滿量程為止。⑥檢定工作結束后，再逐步減壓， 等壓力穩定后提取數值,再次歸零。
(3)應用實例分析。例如,在實驗中檢定量程為0_25 M Pa，等級為1.5的壓力表，可以先進行數據設置,確定檢 測點數與上限、下限。然后填寫相關表格,確認基本訊息， 然后實施壓力檢定工作。設置好目標壓力表的檢測數值， 點擊圖標進入相關頁面,按照實際流程,先增加壓力，再逐 步減壓,根據該次序提取壓力數值。在該數值處理過程中， 產生的所有誤差和測量差值都會通過計算機系統自動展 開運算并展示出來。最后,進行后續工作處理,找出軟件 主頁面中需要具體操作的元素,判斷歸零、指針偏移數值、 外部穩定性等是否符合相關標準，再自動作出判定,得出 檢測結果,將其載入存儲庫中，完成檢定數據的儲存工作。 退回壓力表管理的檢測數據記載和處理界面，點擊“打印 報表”這一菜單,就可以立即打印出檢定數據證書,確保檢 定結果的精確性和可靠性。
壓力表半自動化檢定系統運用了先進的數字化壓力 檢測技術與計算機遠程遙控技術，具有較高的精確度,可 以彌補以往標準活塞壓力檢測器的缺點,能滿足低、中、高 壓的各類壓力表檢定需求。該檢定系統軟件操作較為簡 便,且效率較高,能夠實現檢測數據自動搜集、自動處理并 打印等多種功能,從而降低工作人員的勞動強度，具有較 好的應用價值。
