化工生產中壓力表檢定及應用技術探究
本文重點介紹了化工生產中壓力表檢定及應用技術的探究。論述了檢定人員對日常檢定中檢定要求及可能出現的故障 作了詳細闡述，對其精度可能產生的影響進行了重點分析及處理，在一程度上提高了檢定工作的技術水平和檢定結果的穩定 性。
指針式壓力表是目前化工生產中生產過程中應用最為 普遍的壓力測量儀表之一，品種與結構繁雜、數量及應用場 合較大。目前，我公司現場壓力表的檢定與操作程序大多由 專業檢定人員經過手工或自動進行調校，此方式的檢定不僅 檢定效率低、勞動強度大，而且精度受人為因素影響大。壓 力表屬精密機械零部件，其裝配、檢定、拆裝、安裝等工序 都是壓力表使用過程中非常重要的環節，其檢定、裝配品質 的好壞直接影響壓力表使用是示值的精度等級。本文根據筆 者日常檢定中所遇到的一系列技術問題，總結了壓力表檢定 及使用中的問題，對壓力表在生產中精確應用、減少檢定人 員工作強度，起到了一定的作用。
1.壓力表工作原理

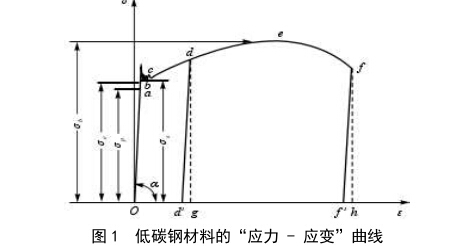

在化工生產中，指針式壓力表主要是用于液體、氣體與 蒸汽壓力的測量。壓力表選擇、檢定、裝配正確與否，可直 接影響所需提供的數據；其檢定檢測環境的影響也是非常重 要的另一參考因素。化工生產中常規壓力表的工作原理是利 用彈性敏感元件（如彈簧管）在壓力和真空作用下，產生彈 性變形引起管端位移，其位移通過機械傳動機構進行放大， 傳遞給指示裝置，再由指針在刻有法定計量單位的分度盤上 指出被測壓力或真空量值。如圖1所示為低碳鋼的“應力一 應變曲線為例，說明了材料的彈性特性與壓力表 彈性元件的基本特性關系。同時也說明了指針式壓力表彈 性元件的重要作用，其與應耐壓力有著非常重要的關系。
2.檢定過程中的基本步驟
2.1外觀檢查
化工生產中的計量檢定人員應根據JJG52—2013《彈性 元件式一般壓力表、壓力真空表和真空表》國家計量檢定規 程、要求進行檢定。對環境條件有如下要求：溫度（20±5°C)， 相對濕度小于85%，等溫2 h以上，環境壓力：大氣壓。對 于一塊待檢壓力表，首先必須進行外觀檢查，用目力觀測壓 力表的外形、標志、讀數部分、表盤內容。要區別觀測帶有 和沒有止銷的壓力表是否符合檢定規程中的要求并在“壓力 表檢定記錄”上記錄檢查結果。
2.2零位檢查
要區別觀測帶有和沒有止銷的壓力表是否符合檢定規 程中的要求并在“壓力表檢定記錄”上記錄檢查結果。對于 壓力表的指針偏離零位分度線的位置應小于或等于最大允 用誤差絕對值。一些特殊壓力表和真空表的指針應緊靠止銷 并壓住零位分度線，比如圓形壓力真空表的指針應位于零位 分度線內。對有調零裝置的隔膜壓力表，調整零位允許在檢 定前，但在檢定過程中不允許再有調整零位的情況。
3.檢定過程中常見故障及調校方法
壓力表在檢定過程中，常會出現一系列的檢定中常見的 問題，使檢定工作不能很好地繼續與開展，其中有些問題通 過工作人員正確處理后可以得到解決與完善。
3.1指針不回零位
在檢定過程中，我們有時會遇到游絲沒有足夠盤緊或張 大，此時可以脫開中心齒輪與扇形齒輪的嚙合，反時針旋動 中心齒輪軸以增大游絲反力矩；當機芯固定位置不當，連桿 與扇形齒間夾角太小，應改變機芯位置或增加嚙合齒數。
3.2壓力表指針出現滯針或跳針現象
檢定中，如遇到指針與顯示刻度盤相碰有磨擦。可矯正 指針，可將刻度盤上指針軸孔擴大一些；遇到機芯齒牙有銹 蝕、磨損，或齒間有毛剌、污物存在，清理或更換機芯；當 中心齒輪軸彎曲，軸徑不同心，可取下齒輪用木錘或平口鉗 矯直。
3.3壓力表誤差等量的增加或減少
在整個測量范圍內，指針讀數總是與標準示值相差某一 固定值，如果指針安裝不正確，可重新起針調整指針的安裝 位置，但是如果誤差極小時，可能通過微量轉動表盤即可解 決問題。
3.4壓力表誤差成比例地增加或減少
我們?cè)跈z定中，會出現壓力表誤差成比例增加或減少， 這種誤差的壓力表主要是傳動比發生變化導致的。處理方式 如下：壓力表誤差逐漸增大時，將示值調節螺釘往右(下)移， 擴大扇形齒輪短臂的臂長，將傳動比調低；壓力表誤差也會 隨調校逐漸減小。
4.結語
本文重點闡述解決化工生產中現場壓力表檢定過程中 等存在的諸多問題，通過借鑒相關技術標準和歷史資料，結 合實際情況，對壓力表檢定中各個環節可能出現的問題進行 對比及分析，強調了壓力表檢定應用技術知識在壓力表檢定 方面的重要作用，針對現場存在的問題，在檢定過程、故障 調校等方面提出了建議，以期與同行業共同探討及推廣。
